Светодиодный набор "Домашний"

19 Января 2011

Набор «Домашний» предназначен для переоснащения бытовых светильников. Его отличительной чертой является сверхвысокая световая отдача при низком потреблении электроэнергии.

Набор представляет собой комплект компонентов:

  1. Модули светодиодные
  2. Источник тока в зависимости от потребляемой мощности набора
  3. Расходные материалы для сборки (саморезы, припой, клемные колодки)

Мы предлагаем вам следующие наборы:

Характеристика «Домашний. Лайт» «Домашний. Старт» «Домашний. Оптимум» «Домашний. Максимум»
Световой поток 1000 лм 2000 лм 3000 лм 4000 лм
Кол-во модулей 2 шт 4 шт 4 шт 8 шт
Кол-во светодиодов 32 LED 0.3W 64 LED 0.3W 96 LED 0.3W 128 LED 0.3W
Тип источника тока ИТ-85 PJ-LA80350 PJ-LA80350 БПТ035С100
Потребляемая мощность 10Вт 20Вт 30Вт 40Вт
Тип подключения модулей Последовательное Параллельное Параллельное Параллельно по два модуля в послед. схеме
Аналог по освещенности лампы накаливания* 2×60-75В т 3×75-100 Вт 4×75-100 Вт 5×100 Вт

*зависит от типа светильника, от выбора расположения светомодулей.

Типовой вариант использования дынных наборов.

1. Выбираем типовой светильник. Мы выбрали распространенный круглой формы с металлическим основанием. Обязательно использовать только светильники с металлическим основанием и возможностью доступа воздуха для отвода тепла от светомодулей. Для того, чтобы определить достаточна ли площадь металла для отвода тепла надо замерить температуру на светомодуле. В худшем случае она должна быть не более 60 градусов. Измерение температуры производить только тестером с приклеенным термо-датчиком для обеспечения электробезопасности или пирометром.

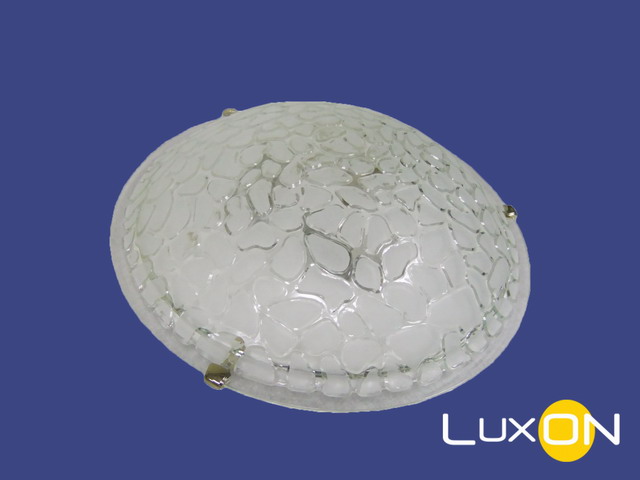

Выбираем типовой светильник.

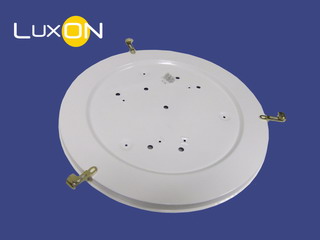

2. Снимаем защитное декоративное стекло. Демонтируем внутреннюю оснастку.

 Снимаем защитное декоративное стекло Снимаем защитное декоративное стекло

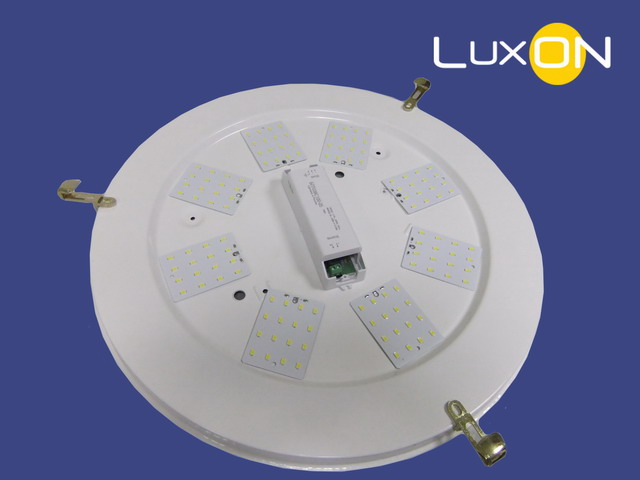

3. Предварительно располагаем светомодули и источник тока так, чтобы распространению света ничего не мешало:

располагаем светомодули и источник тока так, чтобы распространению света ничего не мешало

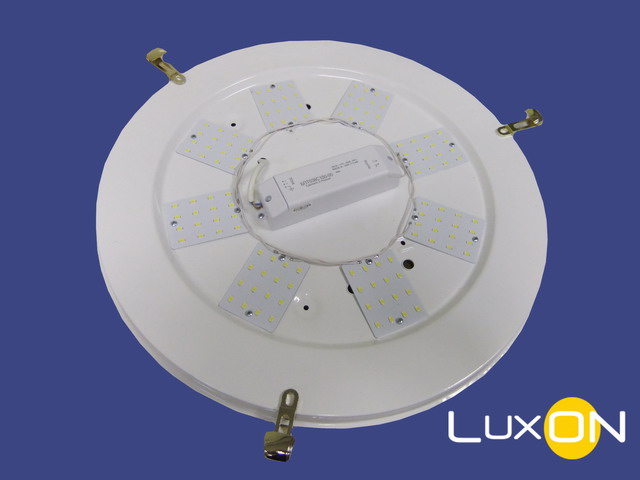

4. Соединить светомодули и с источником тока согласно схеме подключения.

располагаем светомодули и источник тока так, чтобы распространению света ничего не мешало

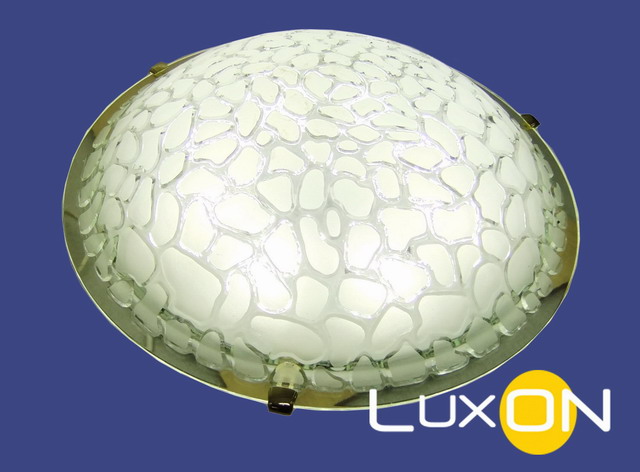

5. Закрываем светильник защитным стеклом, подключаем к сети, экономим и наслаждаемся:

располагаем светомодули и источник тока так, чтобы распространению света ничего не мешало

Данные компоненты предназначены для профессиональных сервисных служащих и продвинутых пользователей. При работе с компонентами требуется соблюдать меры предосторожности по работе с электрическим током.
