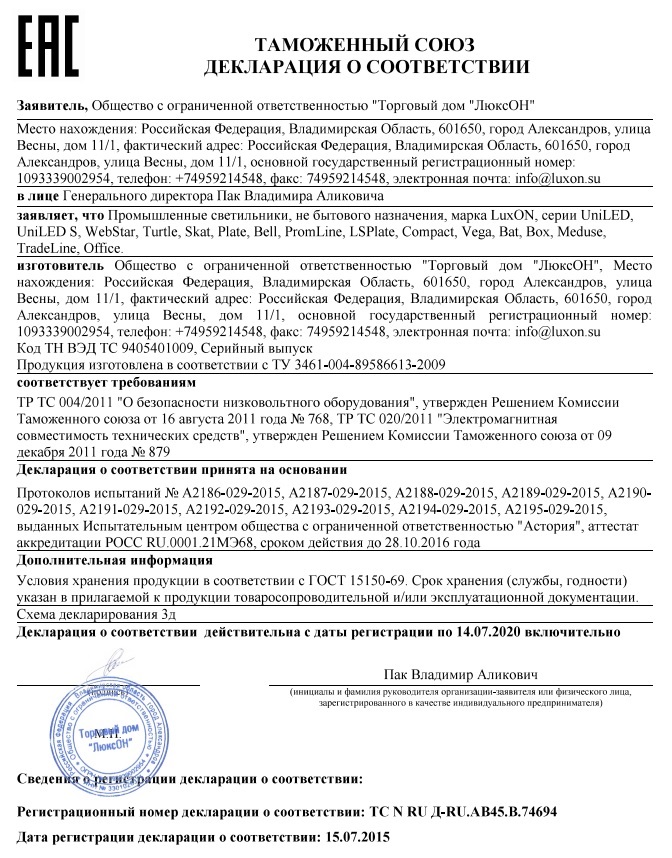

Декларация о соответствии Таможенного союза
(PDF, 1.43 Мб)
-
Каталог светодиодных светильников ЛюксОН 2021
(PDF, 17.73 Мб)
-
Каталог компонентов ЛюксОН 2018
(PDF, 7.20 Мб)

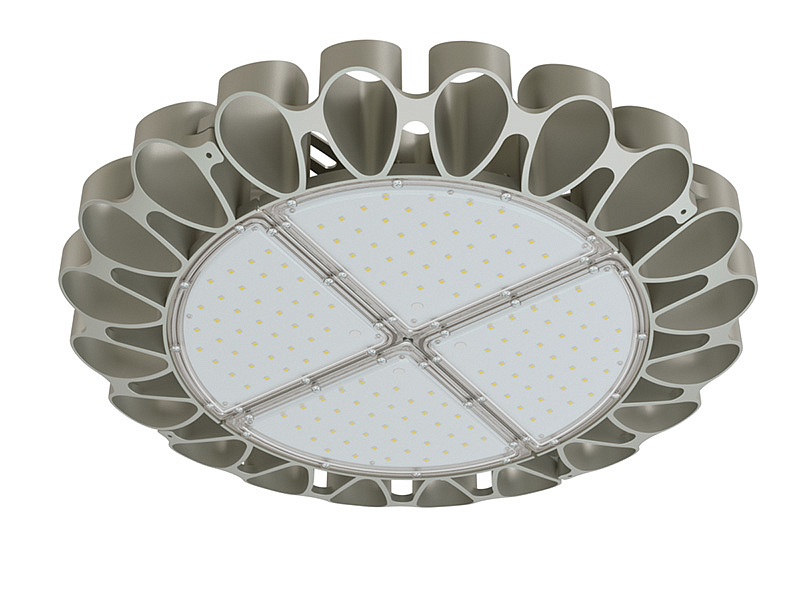

Светодиодный промышленный светильник повышенной мощности LuxON Bell
Светильник LuxON Bell — это мощные подвесные промышленные светильники с мощностью до 300 Вт. Данные осветительные приборы предназначены для подвеса на высоты от 10 до 40 метров.
В светильнике LuxON Bell объединены классическая форма колокола, продуманная инновационная система охлаждения и сверхмалый вес.
Светодиоды Osram Duris S5 и P8 последнего поколения с эффективностью до 170 лм/Вт, сроком службы до 100 000 ч, возможность выбора вторичной оптики — 45, 80 или 120 градусов и высокая надежность светильника делают его незаменимым инструментом на промышленных объектах с высоким подвесом, где монтажные работы осложнены условиями и графиком работы.
Технические характеристики светильника LuxON Bell
| Характеристика | Bell 150W | Bell 200W | Bell 250W | Bell 300W |
|---|---|---|---|---|
| Световой поток (лм)* | 17950 | 22440 | 29380 | 36990 |
| Напряжение питания (В) | 176-264 (AC) | 176-264 (AC) | 176-264 (AC) | 176-264 (AC) |
| Мощность, не более (Вт) | 150 | 200 | 250 | 300 |
| Коэффициент мощности | 0,95 | 0,95 | 0,95 | 0,95 |
| Температура свечения (К) | 3000/5000 | 3000/5000 | 4700-5300 К | 4700-5300 К |
| Индекс цветопередачи (Ra) | 75 | 75 | 75 | 75 |
| Угол обзора 2Q1/2 (град) | 45/80/120 | 45/80/120 | 45/80/120 | 45/80/120 |
| Класс защиты | IP65 | IP65 | IP65 | IP65 |
| Температура эксплуатации (oС) | -40...+50 | -40...+50 | -40...+50 | -40...+50 |
| Габаритные размеры (мм) | D420 x 182 | D420 x 182 | D420 x 182 | D420 x 182 |
| Вес (г) | 5500 | 5900 | 5900 | 5900 |
| Гарантийный срок | 5 лет** | 5 лет** | 5 лет** | 5 лет** |
| Наличие | Склад | Склад | Склад | Склад |
| Цена, руб. | По запросу | По запросу | По запросу | По запросу |

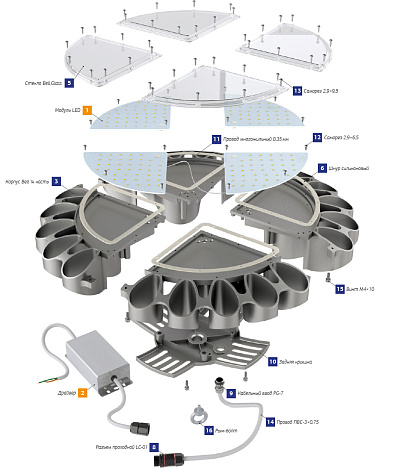

Технологическая платформа LuxON Bell
Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.

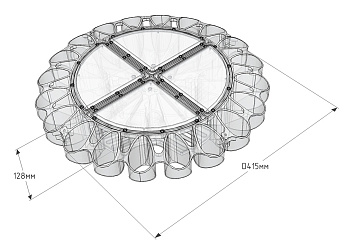

Габаритный чертеж
КСС светильника
Крепление светильника
Крепление на рым-болт
Подвес на рым-болт
Особенности светильника LuxON Bell
Светильники модельного ряда LuxON Bell обладают следующими достоинствами и уникальными характеристиками:

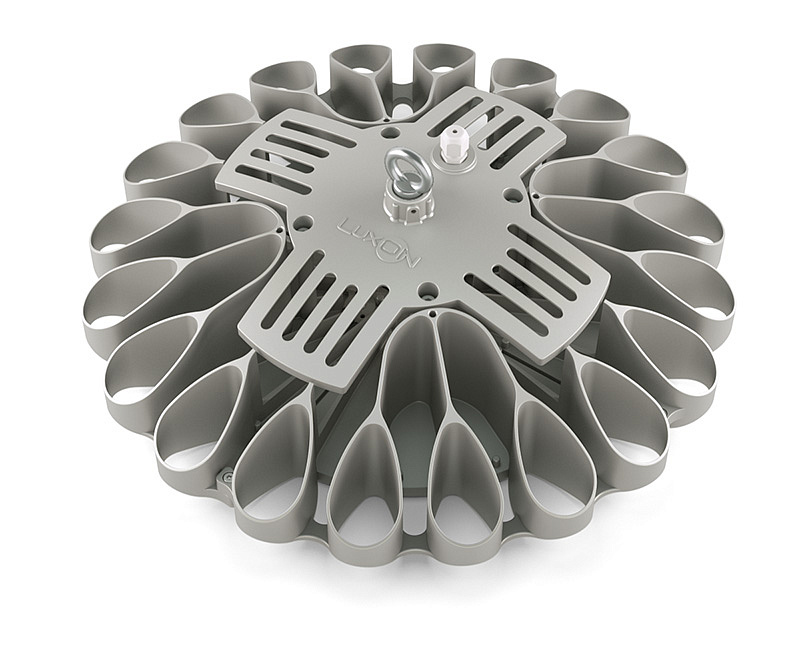

- цельнолитой корпус из алюминиевого сплава с химической обработкой поверхности для защиты от окисления. Обладает высочайшими прочностными свойствами за счет спроектированной конструкции на основе ребер жесткости, выполняющих так же функцию охлаждения. Обеспечивает необходимые тепловые режимы светодиодов для реализации всего заложенного потенциала;
- цельнолитое поликарбонатное стекло на протяжении всего срока службы пропускает
88-92% света, излучаемого светодиодами, обладает высочайшей прочностью и устойчивостью к агрессивной внешней среде; - алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- фирменный источник питания с применением компонентов со сроком службы до 50 000-80 000 часов;
- простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров;
- модульный принцип светильника с возможностью замены отдельных частей: источников питания, светового модуля
