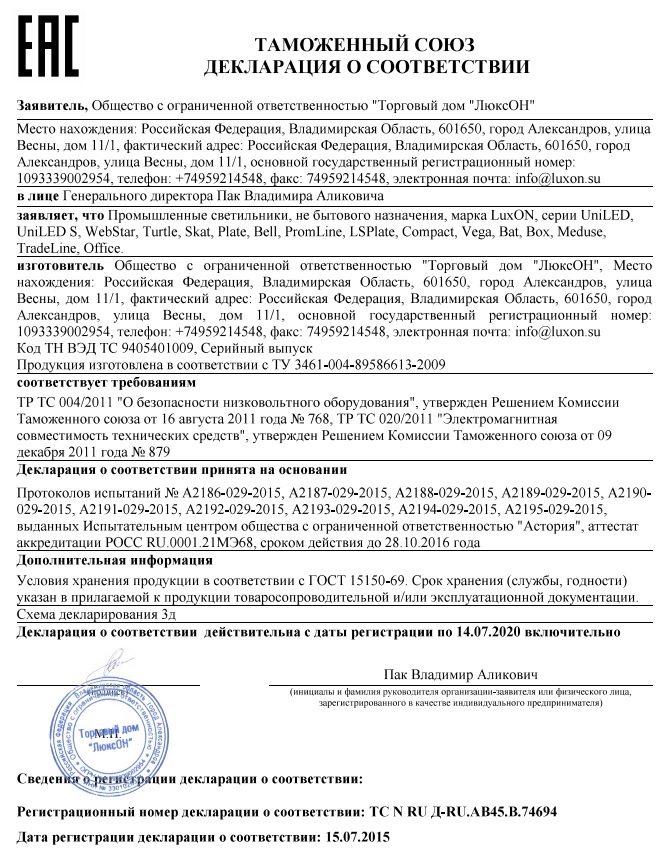

Декларация о соответствии Таможенного союза
(PDF, 1.43 Мб)
-
Каталог светодиодных светильников ЛюксОН 2021
(PDF, 17.73 Мб)
-
Каталог компонентов ЛюксОН 2018
(PDF, 7.20 Мб)
Универсальный светодиодный светильник общего назначения LuxON Box

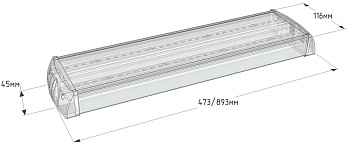

Универсальный светодиодный светильник общего назначения LuxON Box. Прибор для замены светильников типа ЛВО, СдБО, для применения в крупных коридорах, основного освещения в офисах, складах и на всех объектах, где не требуется высокого уровня защиты от внешних воздействий влаги и пыли. Отличается компактными габаритными размерами — 473×116,5×45,5 мм и 893×116,5×45,5 мм (версия Box Long), выполнен только из высококачественных материалов.
Технические характеристики светильника LuxON Box
Характеристика | Box 22W | Box 33W | Box Long 44W | Box Long 66W |
---|---|---|---|---|
Световой поток (лм)* | 2320 | 3480 | 4640 | 6960 |
Напряжение питания (В) | 176-264 (AC) | 176-264 (AC) | 176-264 (AC) | 176-264 (AC) |
Мощность, не более (Вт) | 22 | 33 | 44 | 66 |
Коэффициент мощности | 0,95 | 0,95 | 0,95 | 0,95 |
Температура свечения (К) | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 |
Индекс цветопередачи (Ra) | 85 | 85 | 85 | 85 |
Угол обзора 2Q1/2 (град) | 120 | 120 | 120 | 120 |
Класс защиты | IP20 | IP20 | IP20 | IP20 |
Температура эксплуатации (oС) | -40...+50 | -40...+40 | -40...+50 | -40...+40 |
Аналог с другими лампами | Светильник типа ЛВО, СдБО на 1 шт. ЛЛ Т8 по 36Вт | Светильник типа ЛВО на 2 шт. ЛЛ Т8 по 36Вт | Светильник типа ЛВО на 1 шт. ЛЛ Т8 по 58Вт | Светильник типа ЛВО на 1 шт. ЛЛ Т8 по 58Вт |
Габаритные размеры (мм) | 473 x 116,5 x 45,5 | 473 x 116,5 x 45,5 | 893 x 116,5 x 45,5 | 893 x 116,5 x 45,5 |
Вес (г) | 1200 | 1200 | 1900 | 1900 |
Гарантийный срок | 5 лет** | 5 лет** | 5 лет** | 5 лет** |
Наличие | Склад | Склад | Склад | Склад |
Цена, руб. | По запросу | По запросу | По запросу | По запросу |

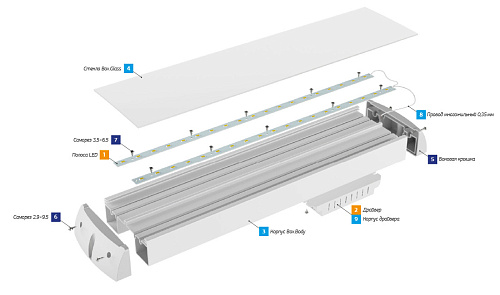

Технологическая платформа LuxON Box
Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.
КСС светильника
Особенности светильника LuxON Box
Светильник rвыполнен только из высококачественных материалов:
- светодиоды немецкой компании Osram, серии Duris E5 обладают светоотдачей до 130лм/Вт, сроком службы до 100.000часов при снижении яркости до 70%;
- алюминиевый корпус с белой порошковой окраской, которая сохранит идеальный внешний вид на протяжении длинного срока службы. Конструкция спроектирована для обеспечения жесткости светильника, чтобы обеспечить высокий антивандальный уровень;
- стекло из микропризматического поликарбоната позволит сохранить светопропускающую способность на протяжении всего срока службы на уровне 88-92%, а прочность данного материала защитит от ударов светодиодный модуль;
- крышки из высококачественного глянцевого пластика из смеси АБС и поликарбоната выдерживают агрессивные механические воздействия за счет армированной ребрами жесткости конструции;
- алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- фирменный источник питания с применением компонентов со сроком службы до 50.000-80.000 часов с допустимым уровнем световых пульсаций. Схема без обратной связи позволит и дальше источнику работать, но с увеличенными пульсациями света.
Светильник спроектирован так, чтобы полностью реализовать огромный потенциал светового модуля на базе немецких светодиодов OSRAM:
- легко разборная конструкция для очистки светильника от возможно накопившейся пыли за длительный срок эксплуатации;
- сменный источник питания с авто зажимными клеммами в легкодоступной специализированной нише. Достаточно только открутить 2 винта и отсоединить провода с клемм;
- простая и надежная схемотехника источника питания с характеристиками отвечающими всем требованиям ГОСТ;
- принцип построения источника питания без обратной связи не перегружает основные узлы схемы после длительной работы (в следствии старения электролита в выходном сглаживающем конденсаторе), а разборный корпус позволяет обеспечить доступ для замены этой детали. Это дает возможность путем минимальных затрат (стоимость конденсатора 10-15 руб.) обеспечить двух и более кратное продление срока службы схемы питания;
- возможность покупки электронных легкосменных узлов по низким ценам в нашей компании и у дилеров: световые модули и источники питания.
Рекомендации к использованию светильников серии Box для замены существующих аналогов
Тип светильника | Тип лампы в заменяемом светильнике | Комментарий |
---|---|---|
Box 22W | 2 шт. ЛН* по 100 Вт | Аналог по эффективному** световому потоку |
2 шт. ЛЛ*** 18 Вт 600 мм | Превосходит данные решения на 30-50% по
эффективному световому потоку | |
1 шт. ЛЛ 36 Вт 1 200 мм | ||
Box 33W | 4 шт. ЛЛ 18 Вт 600 мм | Превосходит данные решения на 10-20% по
эффективному световому потоку |
2 шт. ЛЛ 36 Вт 1 200 мм | ||
Box 44W | 1 шт. ЛЛ 58 Вт 1 500 мм | Превосходит данные решения на 20-40% по
эффективному световому потоку |
6 шт. ЛЛ 18 Вт 600 мм | ||
Box 66W | 4 шт. ЛЛ 36 Вт 1 200 мм | Превосходит данные решения на 10-20% по
эффективному световому потоку |
8 шт. ЛЛ 18 Вт 600 мм | ||
1 шт. ДРЛ 250 Вт |
* ЛН — лампа накаливания
** ЛЛ — люминисцентная лампа
*** за значение эффективного светового потока взят среднестатистическая цифра для различных светильников выбранного типа с учетом потери части светового потока в течении первого месяца эксплуатации.
