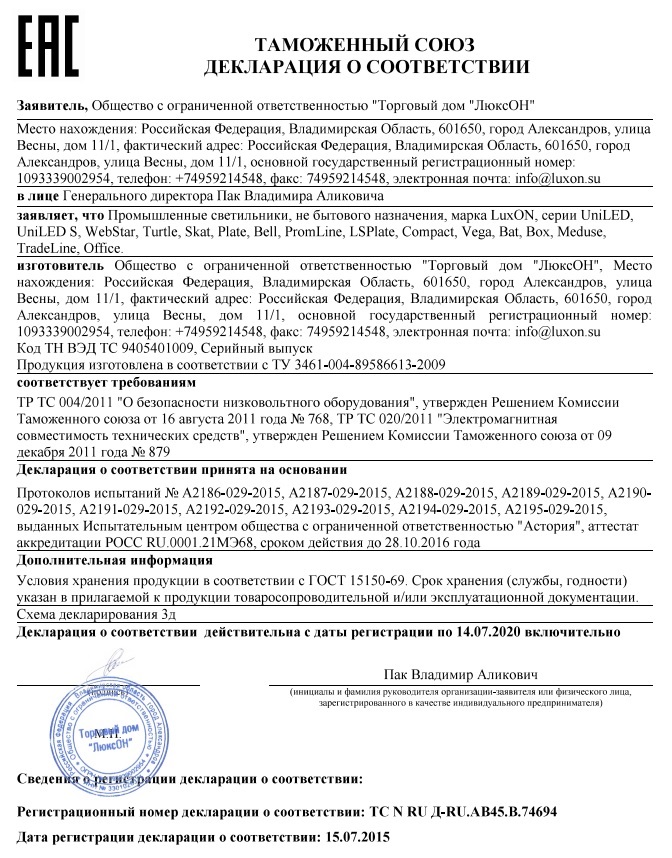

Декларация о соответствии Таможенного союза
(PDF, 1.43 Мб)
-
Каталог светодиодных светильников ЛюксОН 2021
(PDF, 17.73 Мб)
-
Каталог компонентов ЛюксОН 2018
(PDF, 7.20 Мб)

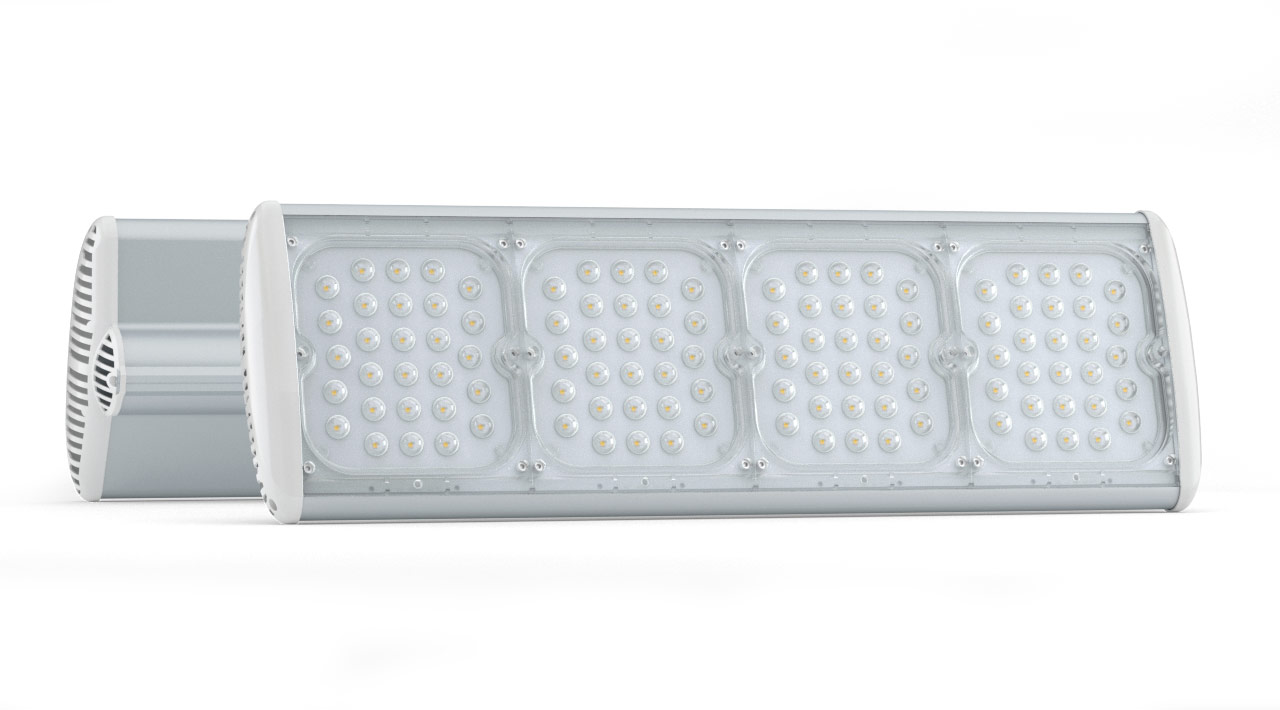

Промышленный светодиодный светильник LuxON UniLED
Универсальный светодиодный светильник LuxON UniLED — профессиональный инструмент для решения задач освещения промышленных объектов любой сложности. Предназначен для множества сфер применения за счет использования нескольких типов линз, креплений и мощности. Светильник обладает оригинальным дизайном и хорошими техническими характеристиками.
Отличительные черты: высокая эффективность — 120 лм / Вт, запас тепловой емкости для эксплуатации в тяжелых условиях — до 70 °C, надежность проверенная временем и простота эксплуатации, возможность узлового ремонта.
Имеются модификации светильника LuxON UniLED в исполнении LUX с более высокими световыми и техническими характеристиками.
Вариативная мощность
Максимальная мощность светильников: 40, 80, 120, 160 Вт
Возможность сращивания по 2 и 4 светильника в параллель.
Широкая область применения
за счет десяти видов использования линз.
10° — прожекторное сфокусированное использование | 150° — для низкого подвеса и максимальной освещаемой зоны | ||
25° — прожекторное сфокусированное использование | 130 × 50° — уличная широкая | ||
45° — для промышленных подвесов свыше 12 м |
150 × 80° — уличная широкая |
||
80° — для промышленных подвесов до 12 м |
140 × 40° — освещение складов со стеллажами | ||
120° — классическое LED-решение | 80 × 30° — освещение складов со стеллажами |
Особенности платформы UniLED
Технические характеристики (на один модуль)
- Максимальный световой поток — 4 800лм
- Максимальная потребляемая мощность — 40 Вт
- Коэффициент мощности — не ниже 0,95
- Рабочее напряжение — 176-264 В
- Температура свечения — 3000 / 4000 / 5000K / R / G / B / O
- Индекс цветопередачи (Ra) — 75
- Класс защиты — IP65
- Температура эксплуатации — от -40 до +50 град С
- Вес — 1 700 г
Технические характеристики светильника LuxON UniLED
Характеристика | UniLED 40W | UniLED 80W | UniLED 120W | UniLED 160W |
---|---|---|---|---|
Световой поток (лм)* | 5 600 | 11 200 | 16 800 | 22 400 |
Напряжение питания (В) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) |
Мощность, не более (Вт) | 40 | 80 | 120 | 160 |
Коэффициент мощности | 0,95 | 0,95 | 0,95 | 0,95 |
Производитель (тип) LED | Osram | Osram | Osram | Osram |
Температура свечения (К) | 3000/4000/5000/R/G/B/O | 3000/4000/5000/R/G/B/O | 3000/4000/5000/R/G/B/O | 3000/4000/5000/R/G/B/O |
Индекс цветопередачи (Ra) | 75 | 75 | 75 | 75 |
Угол обзора 2Q1/2 (град) | 10°, 25°, 45°, 80°, 120°, 150°, 130×50°, 150×80°, 140×40°, 80×30° | 10°, 25°, 45°, 80°, 120°, 150°, 130×50°, 150×80°, 140×40°, 80×30° | 10°, 25°, 45°, 80°, 120°, 150°, 130×50°, 150×80°, 140×40°, 80×30° | 10°, 25°, 45°, 80°, 120°, 150°, 130×50°, 150×80°, 140×40°, 80×30° |
Класс защиты | IP65 | IP65 | IP65 | IP65 |
Температура эксплуатации (oС) | -40...+50 | -40...+50 | -40...+50 | -40...+50 |

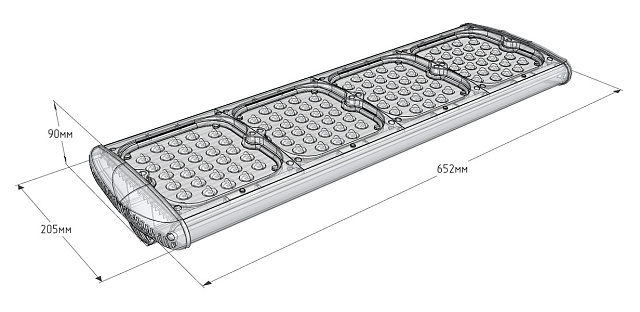

Габаритные размеры (мм) | 200×205×90 | 352×205×90 | 500×205×90 | 652×205×90 |
Вес (г) | 1900 | 2500 | 3500 | 4300 |
Гарантийный срок | 5 лет** | 5 лет** | 5 лет** | 5 лет** |
Наличие | Склад | Склад | Склад | Склад |
Цена, руб. | По запросу | По запросу | По запросу | По запросу |
Расшифровка названия:
1. xxx — угол свечения (10, 25, 45, 80, 120, 150, 140х40 градусов)
2. yy — тип крепления (R — рым болт, K — кронштейн)

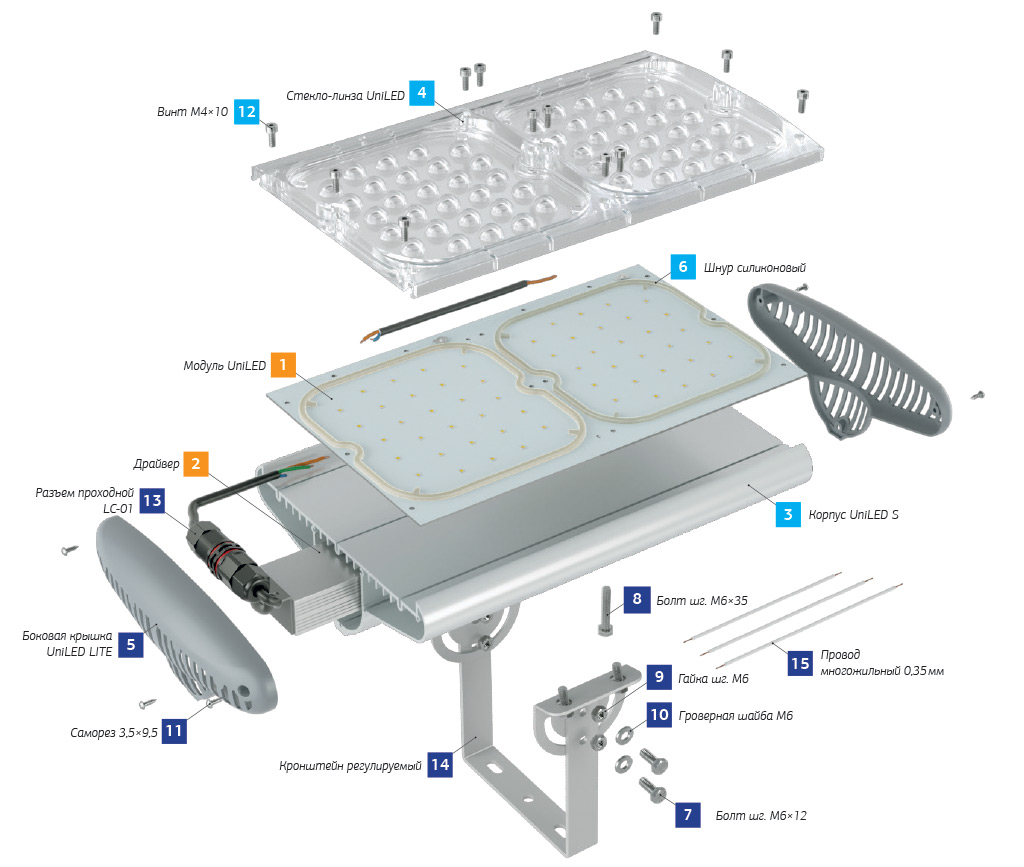

Технологическая платформа LuxON UniLED
Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.

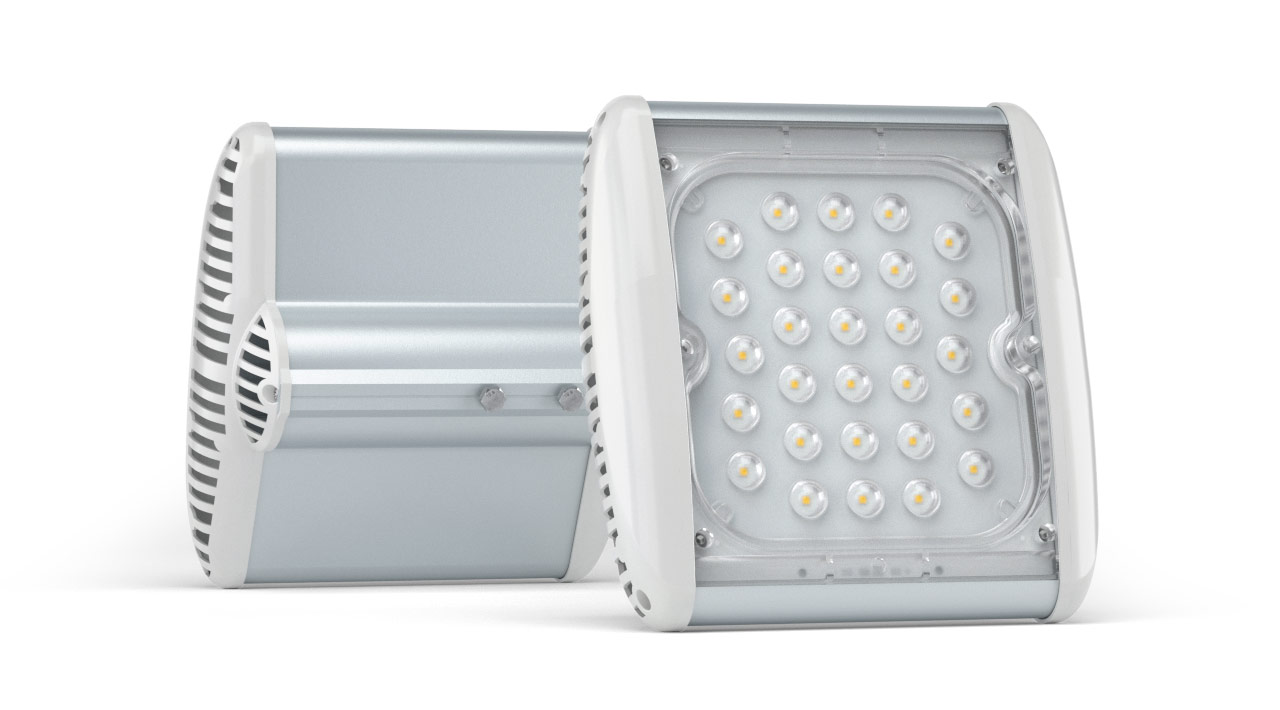

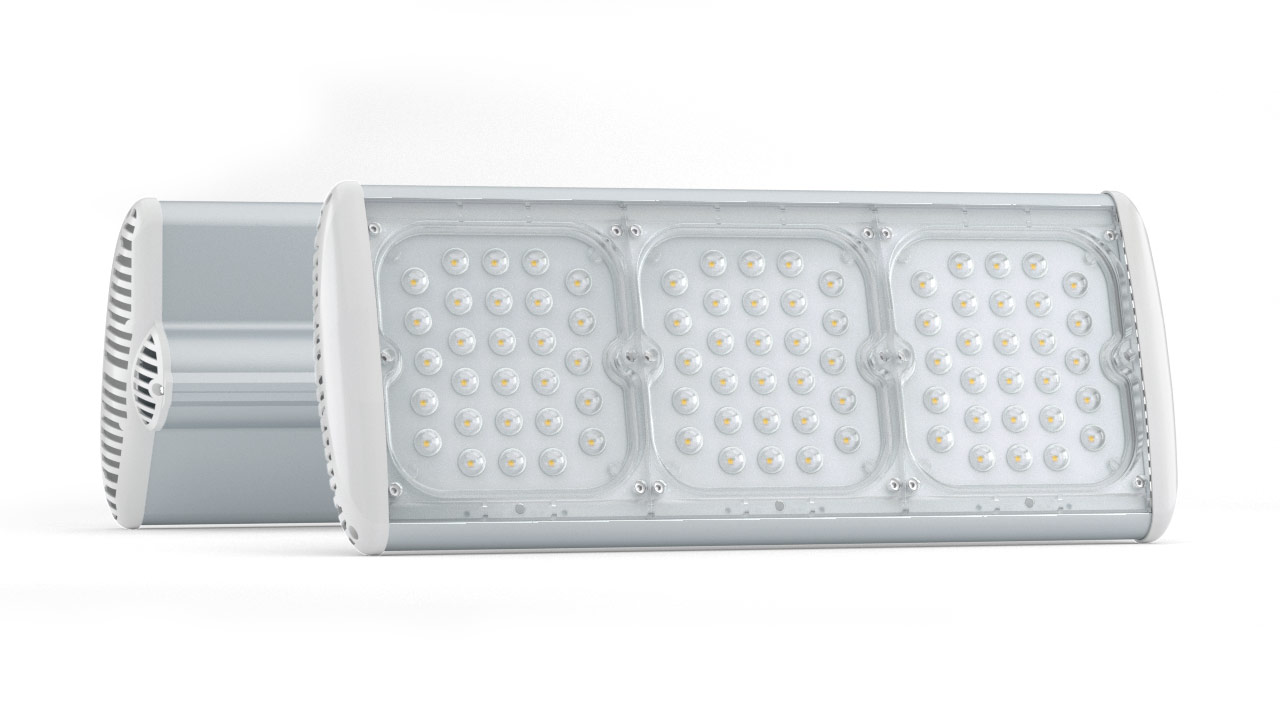

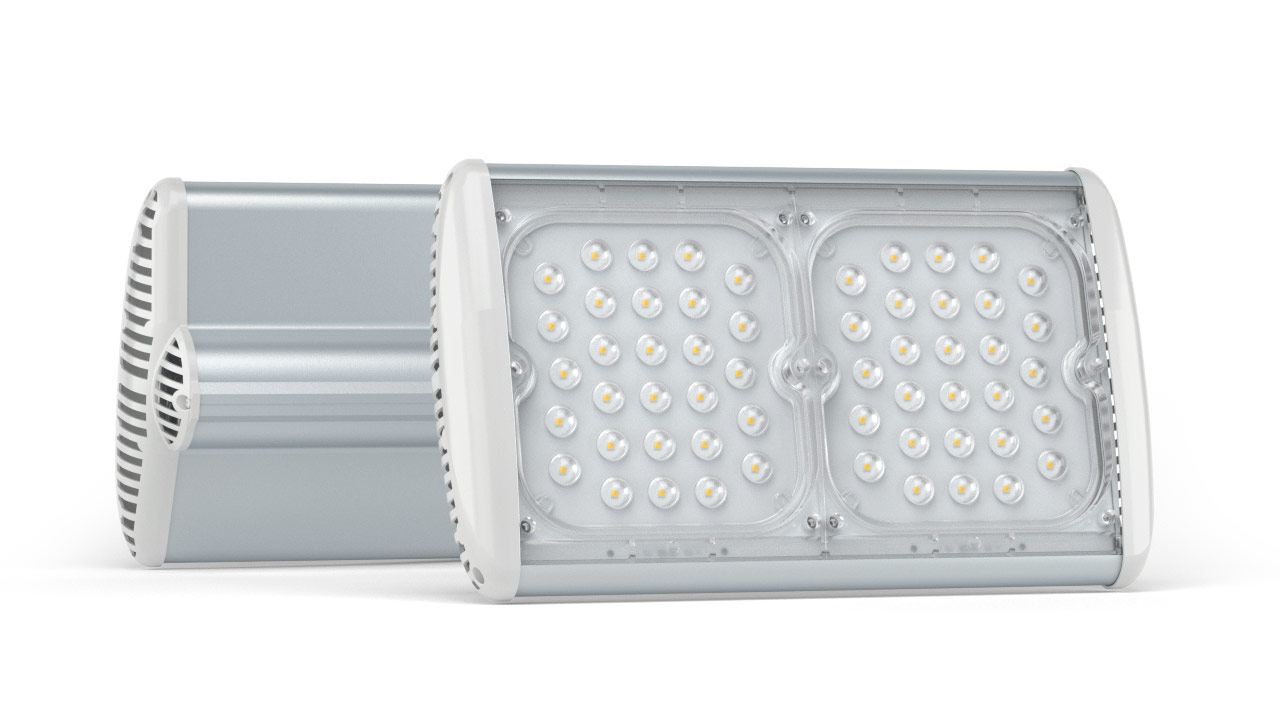

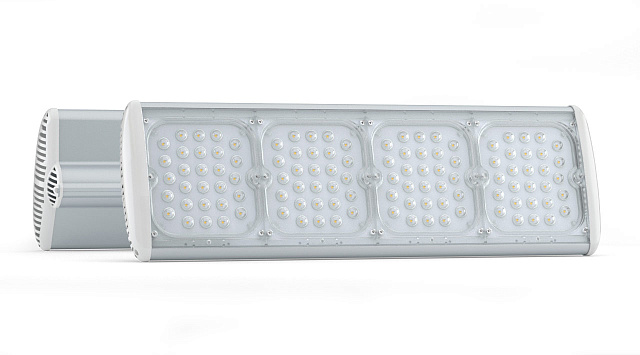

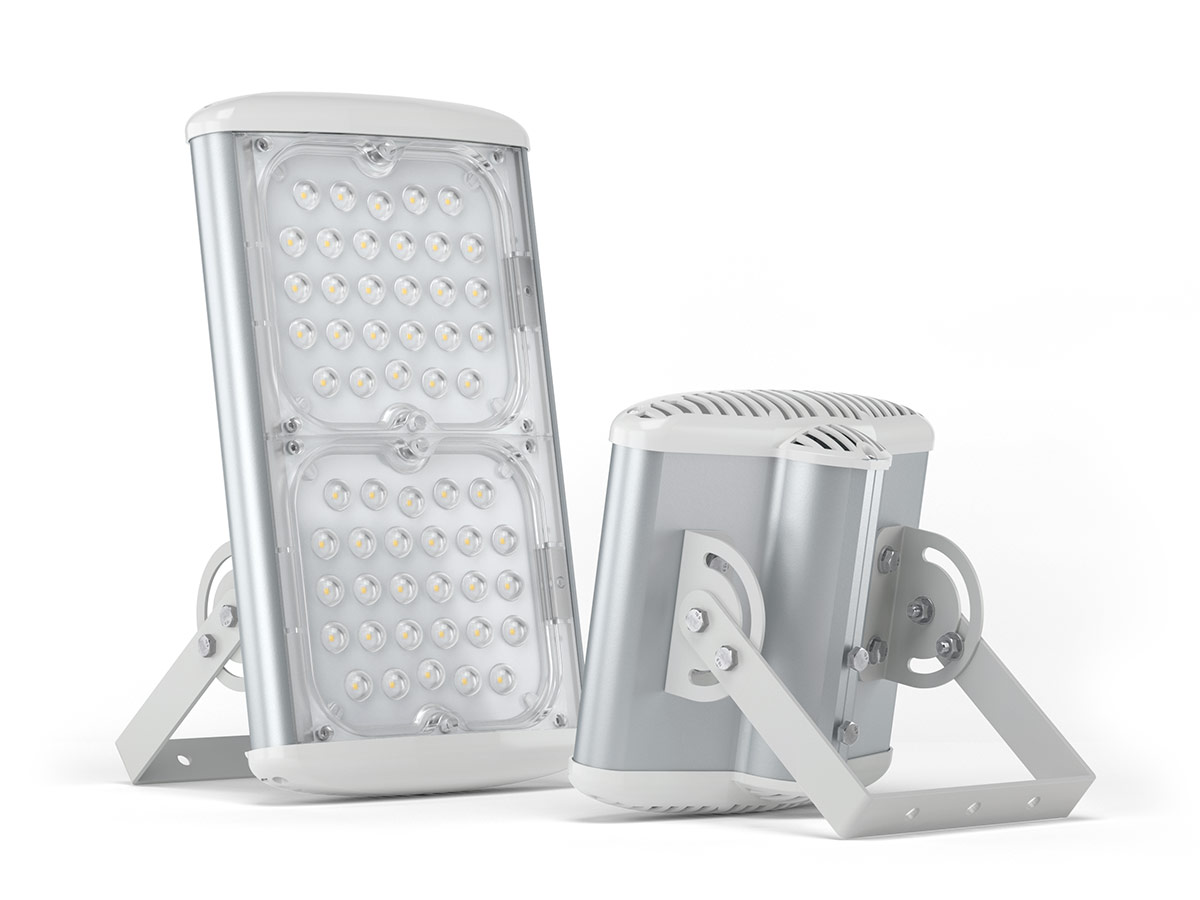

Модификации светильника

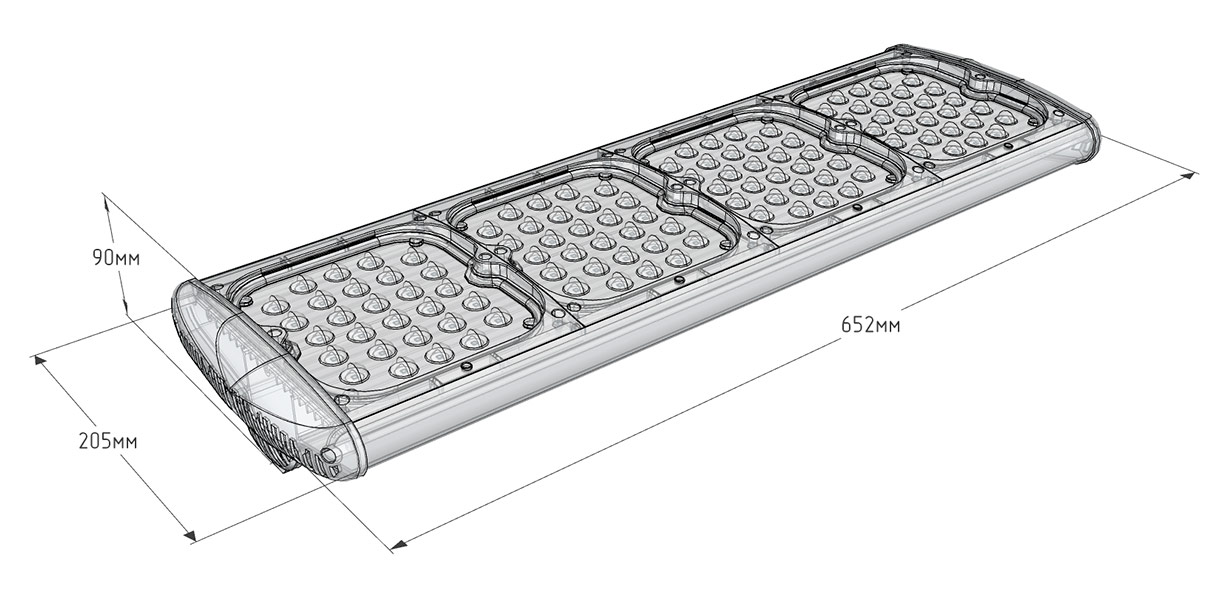

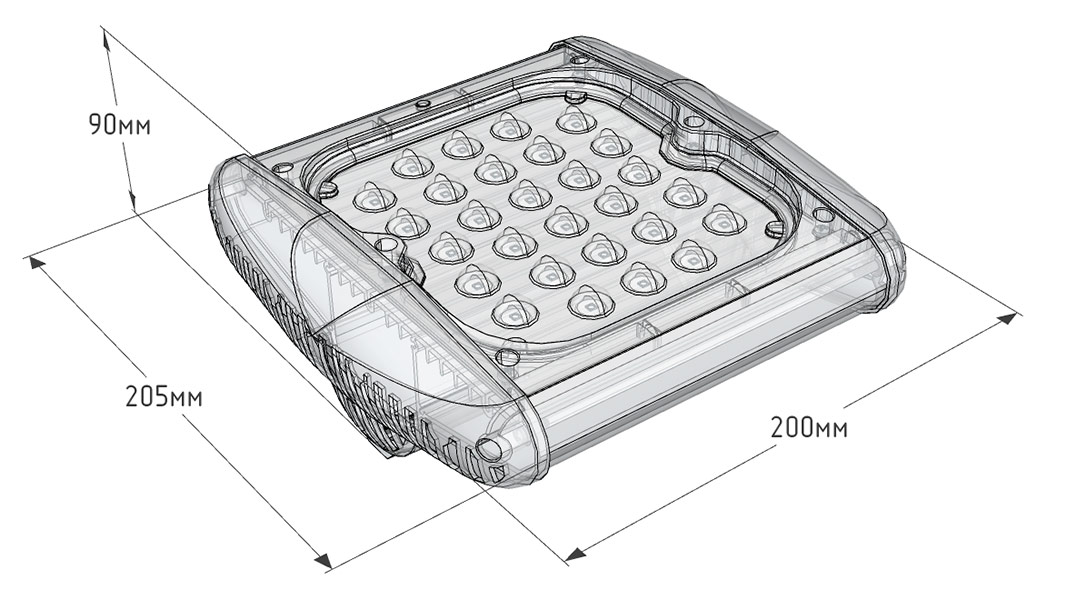

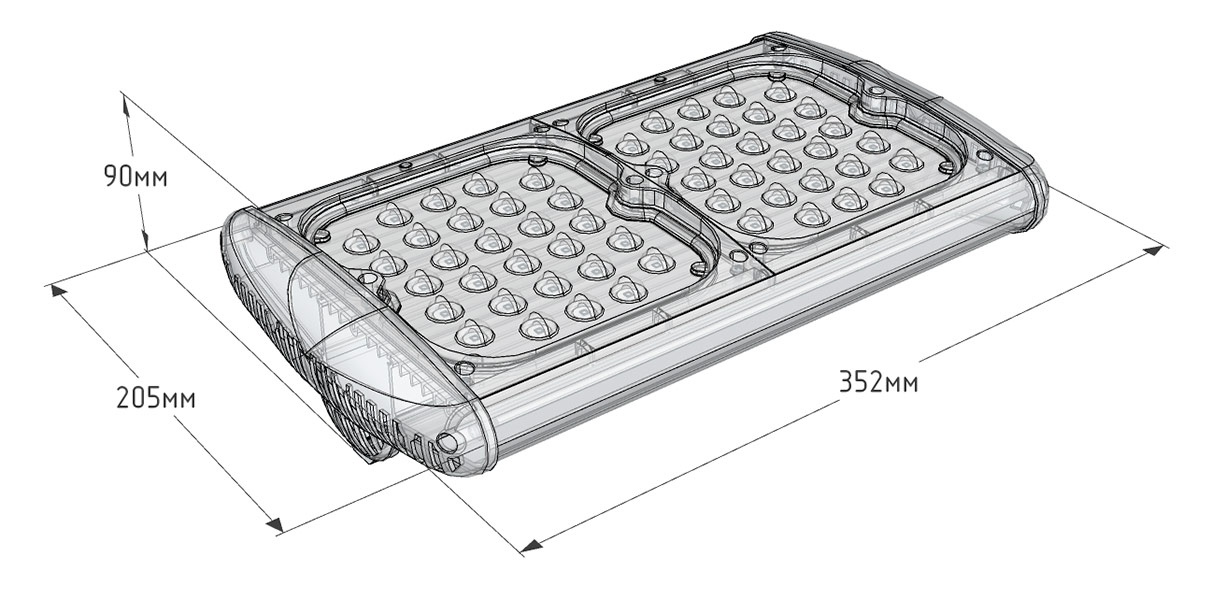

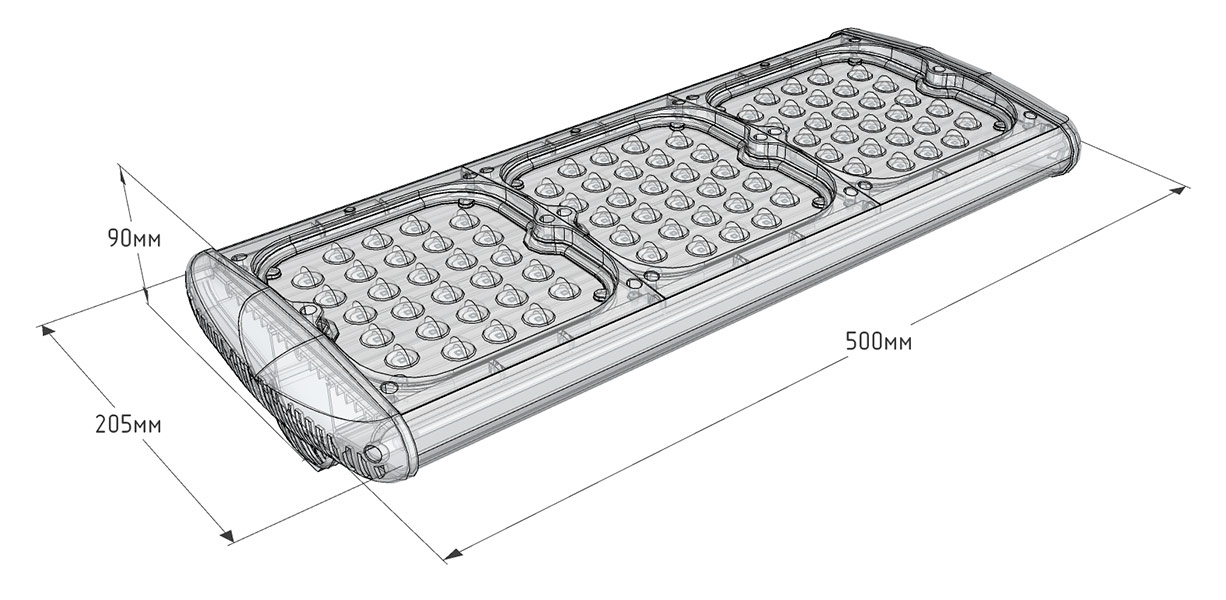

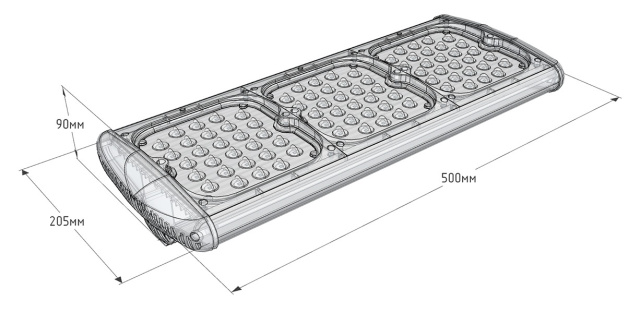

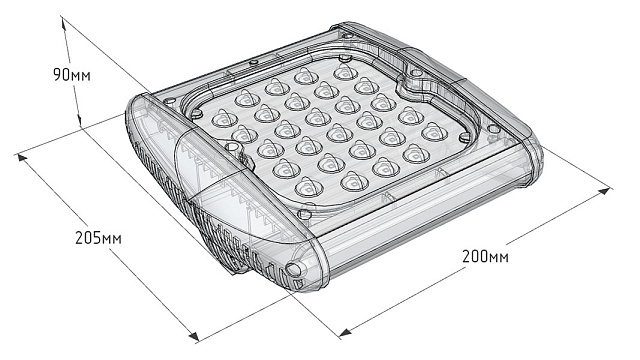

Чертежи светильника

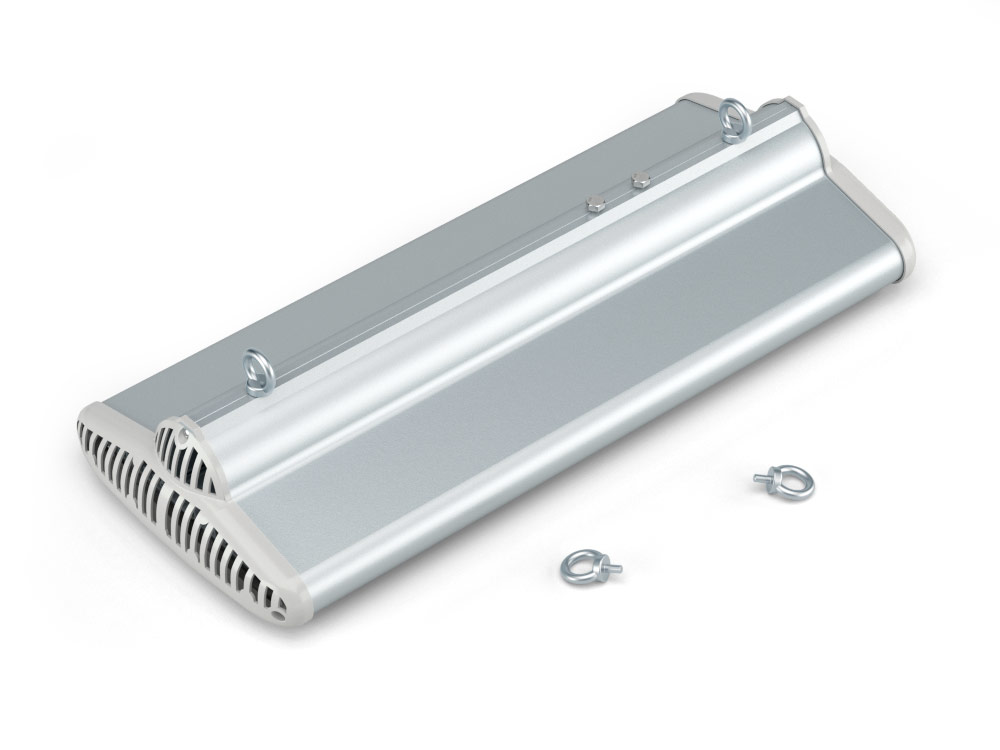

Крепление светильника
Особенности светильника LuxON UniLED
Светильники модельного ряда LuxON UniLED обладают следующими достоинствами и уникальными характеристиками:
- широкая область применения за счет использования семи типов линз: 10°, 25°, 45° (прожекторные), 80°, 120°, 150°, 130×50°, 150×80° (уличные), 140×40°, 80×30° (складские);
- модульный принцип светильника с возможностью регулирования нужной мощности:
- светодиоды немецкой компании Osram со сроком службы до 100 000 часов при снижении яркости до 70%;

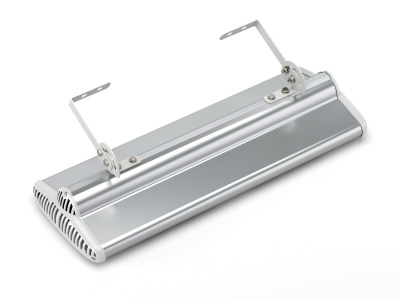

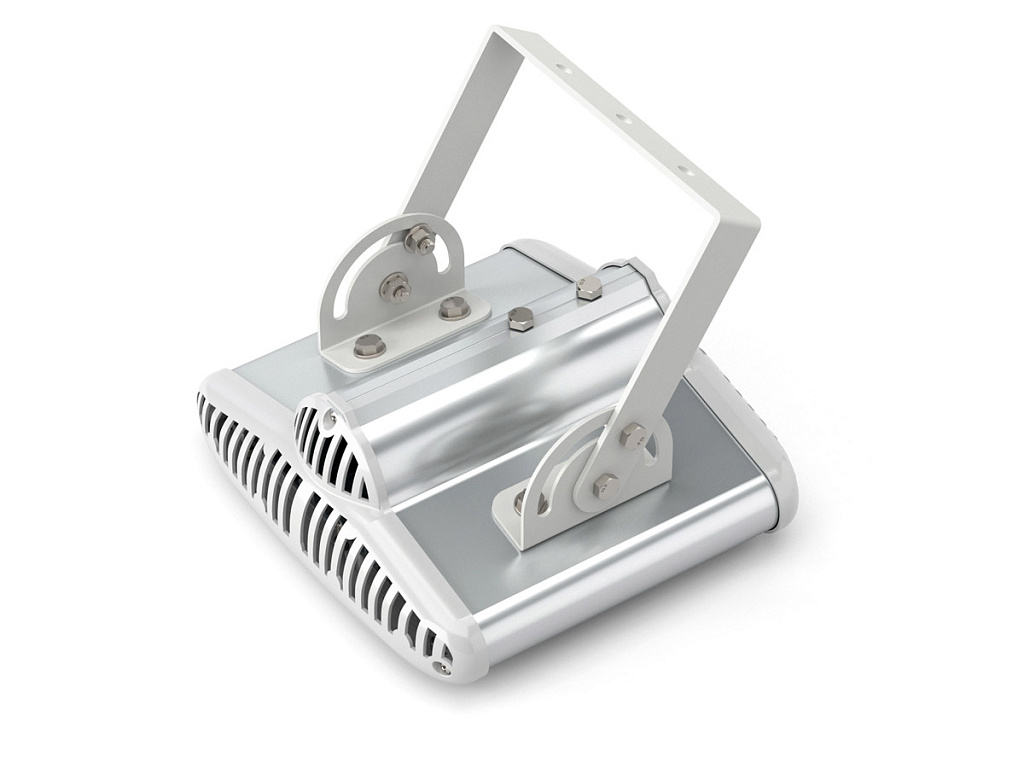

- универсальные крепежи светильника: на рым-болт, на фиксированный или поворотный кронштейн;
- корпус из алюминиевого профиля;
- цельнолитое поликарбонатное стекло на протяжении всего срока службы пропускает
88-92% света, излучаемого светодиодами, обладает высочайшей прочностью и устойчивостью к агрессивной внешней среде; - алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- фирменный источник питания с применением компонентов со сроком службы до 50 000-80 000 часов;
- простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров.
