Светодиодный уличный светильник LuxON ECO Matrix Street
Профессиональное решение со сбалансированной ценой для освещения территорий — улиц, придомовых и промышленных территорий, парков и т.п. Обладает привлекательным дизайном и возможностью многофункционального использования.
Специально разработанная конструкция корпуса в связке с линзами, позволяет изготавливать изделия со специальными светотехническими характеристиками при соблюдении необходимого терморежима для долгосрочного функционирования светодиодного модуля.
Светильник с драйвером LuxON или Meanwell XLG (опционально) имеет возможность регулировки мощности в диапазоне от 35 Вт до 115 Вт для версии на одной матрице и 50-160 Вт на двух матрицах. При минимальной мощности эффективность достигает 150 лм/Вт, при максимальной — 105 лм/Вт.
Универсальное крепление позволяет использовать светильник как в консольном исполнении (на трубу ⌀ 48–60 мм), так и крепить его на плоскую поверхность или столб (на анкерный крепеж или с помощью СИП-ленты). Регулировка наклона обеспечивает оптимальное значение угла наклона светильника и равномерное освещение территории.
Технические характеристики светильника LuxON ECO Matrix Street
| Характеристика | ECO MS 36W | ECO MS 64W | ECO MS 110W | ECO MS 160W |
|---|---|---|---|---|
| Световой поток (лм)* | 5000 | 8000 | 11 500 | 18 000 |
| Напряжение питания (В) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) |
| Мощность, не более (Вт) | 36 | 64 | 75-160 | 100-220 |
| Коэффициент мощности | 0,95 | 0,95 | 0,95 | 0,95 |
| Температура свечения (К) | 2700 / 4000 / 5000 | 2700 / 4000 / 5000 | 2700 / 4000 / 5000 | 2700 / 4000 / 5000 |
| Индекс цветопередачи (Ra) | более 80 | более 80 | более 80 | более 80 |
| Угол обзора 2Q1/2 (град) | 135 × 75° | 135 × 75° | 135 × 75° | 135 × 75° |
| Класс защиты | IP67 | IP67 | IP67 | IP67 |
| Температура эксплуатации (oС) | -60...+40 | -60...+40 | -60...+40 | -60...+40 |
| Габаритные размеры (мм) | 470×170×110 | 470×170×110 | 600×170×110 | 600×170×110 |
| Вес (г) | 2770 | 2900 | 2800 | 2800 |
| Гарантийный срок | 2 года | 2 года | 2 года | 2 года |
| Наличие | Склад | Склад | Склад | Склад |
| Цена, руб. | По запросу | По запросу | По запросу | По запросу |
Технологическая платформа LuxON ECO Matrix Street
Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.
Модификации светильника
-

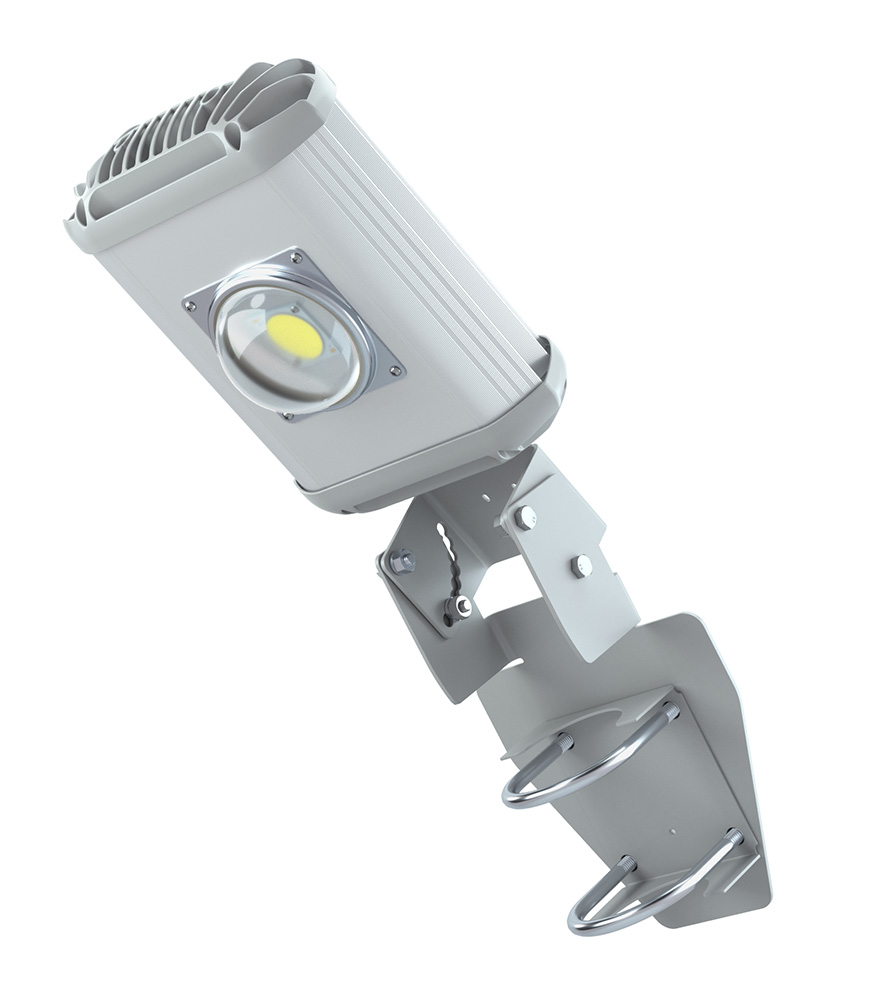

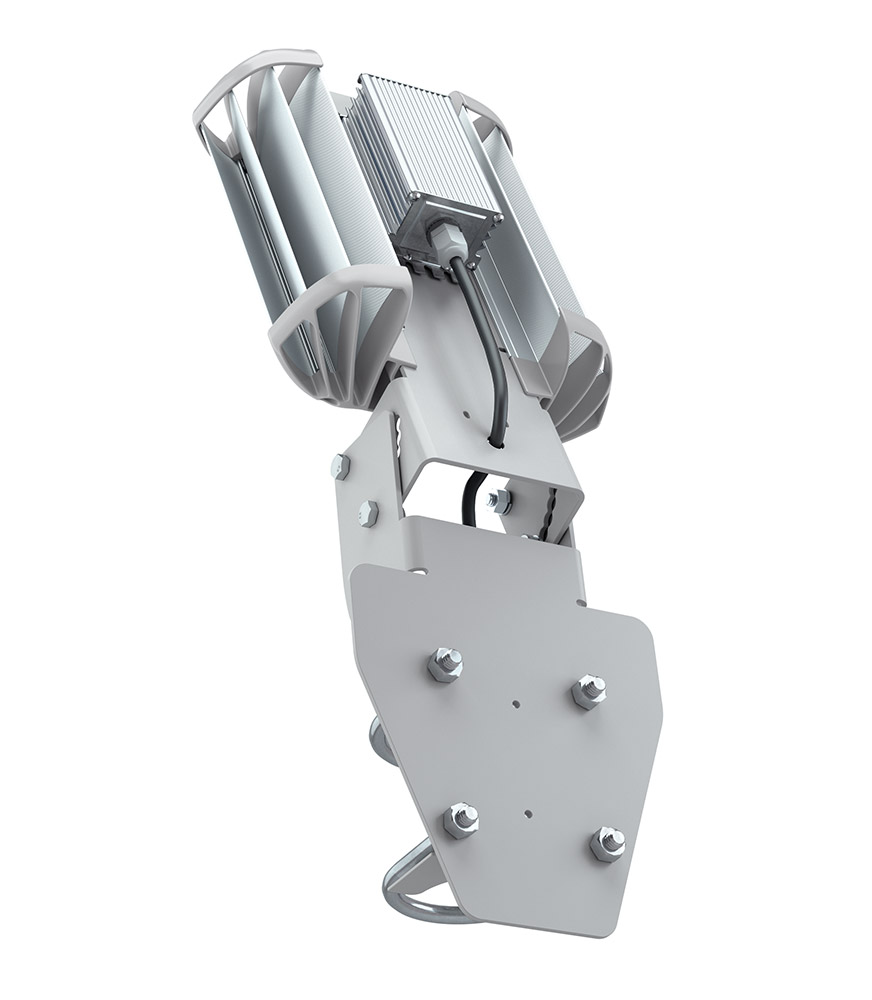

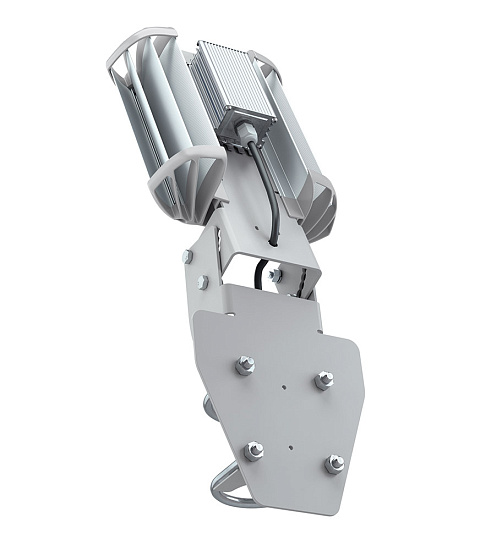

ECO MS 36-110W
-
ECO MS 36-110W
-

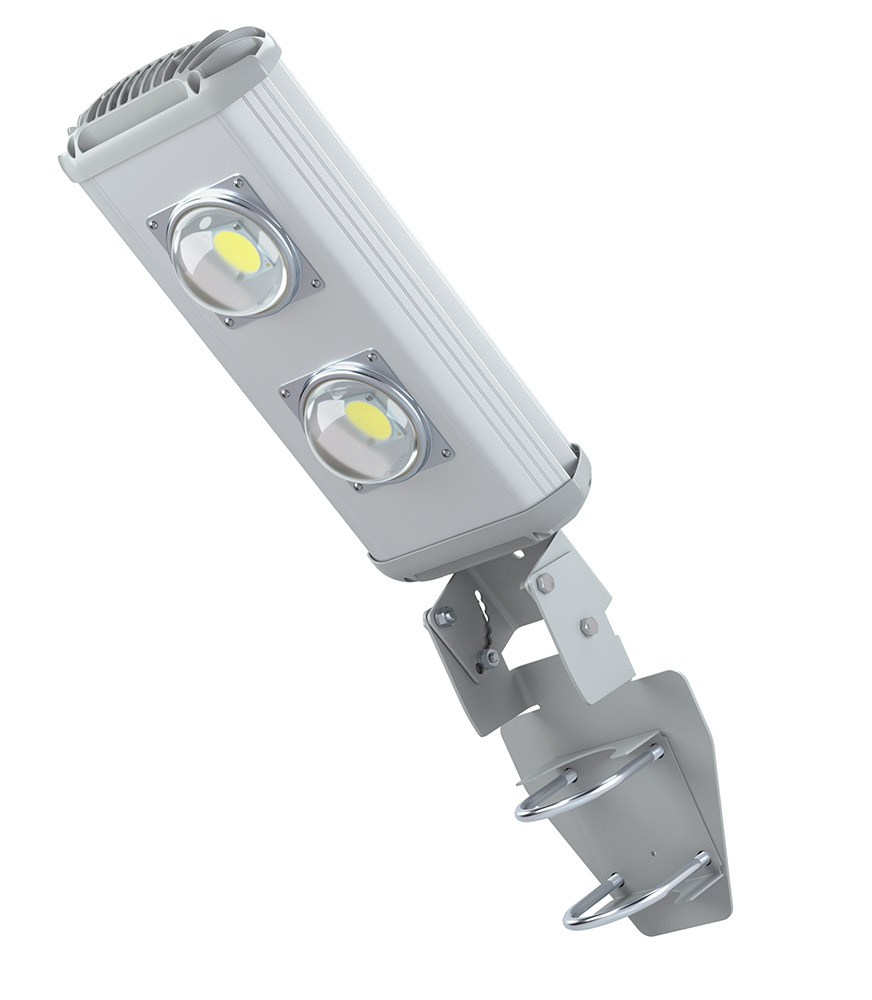

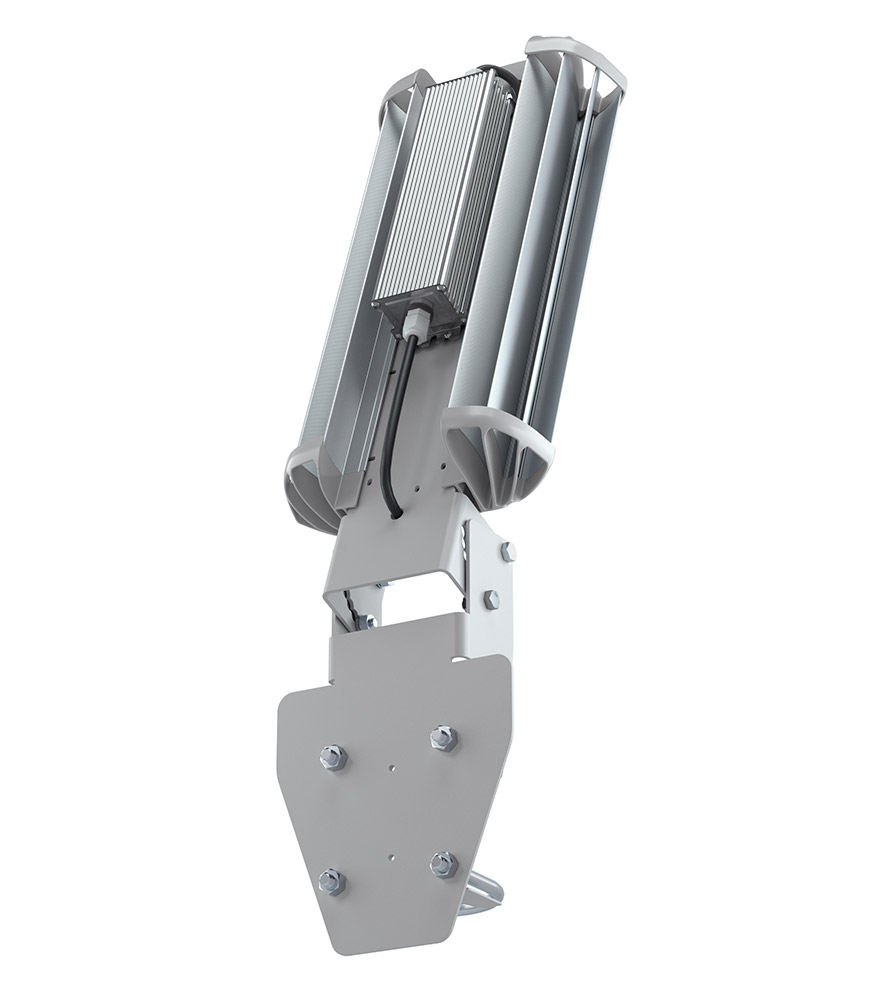

ECO MS 160W
-
ECO MS 160W
Чертежи светильника
-

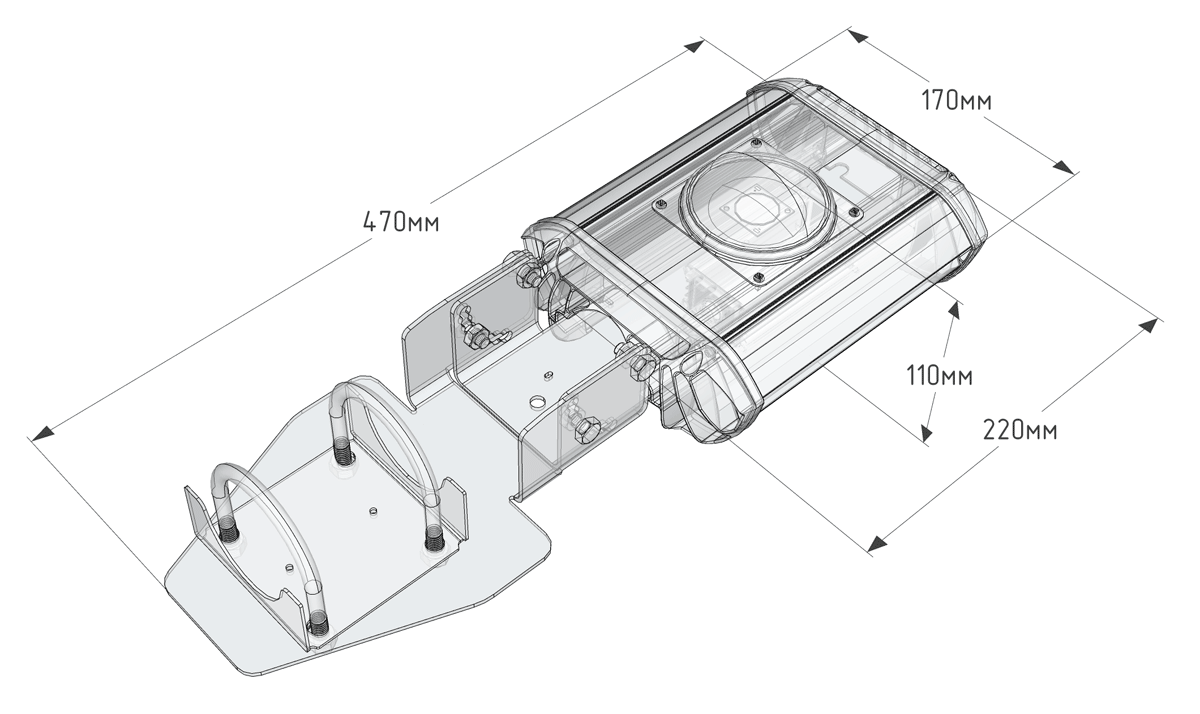

Чертеж ECO MS 36-110W
-

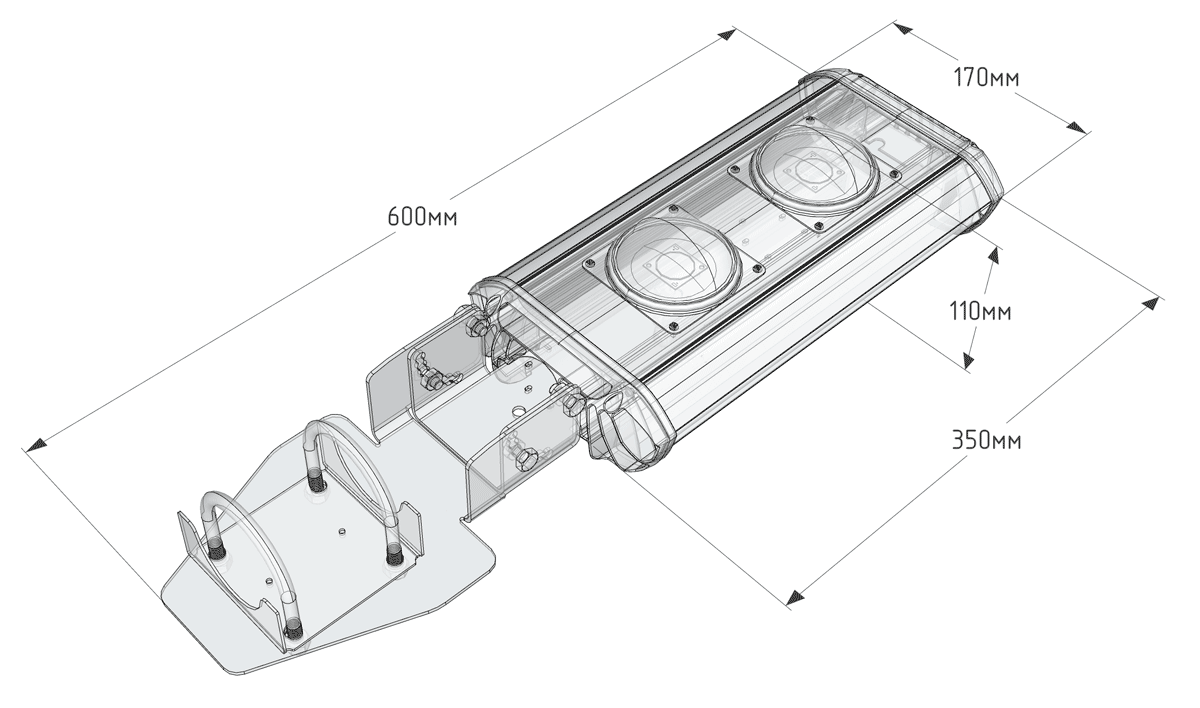

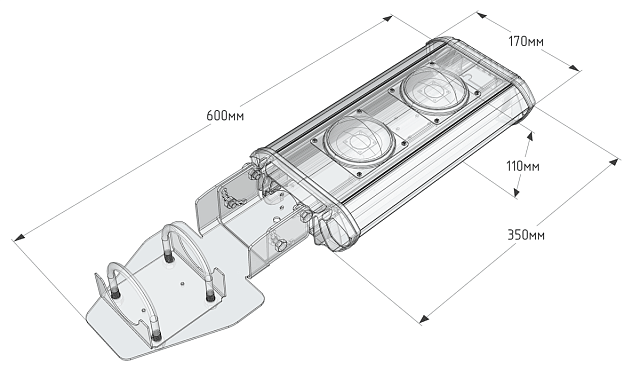

Чертеж ECO MS 160W
КСС светильника
Широкая боковая

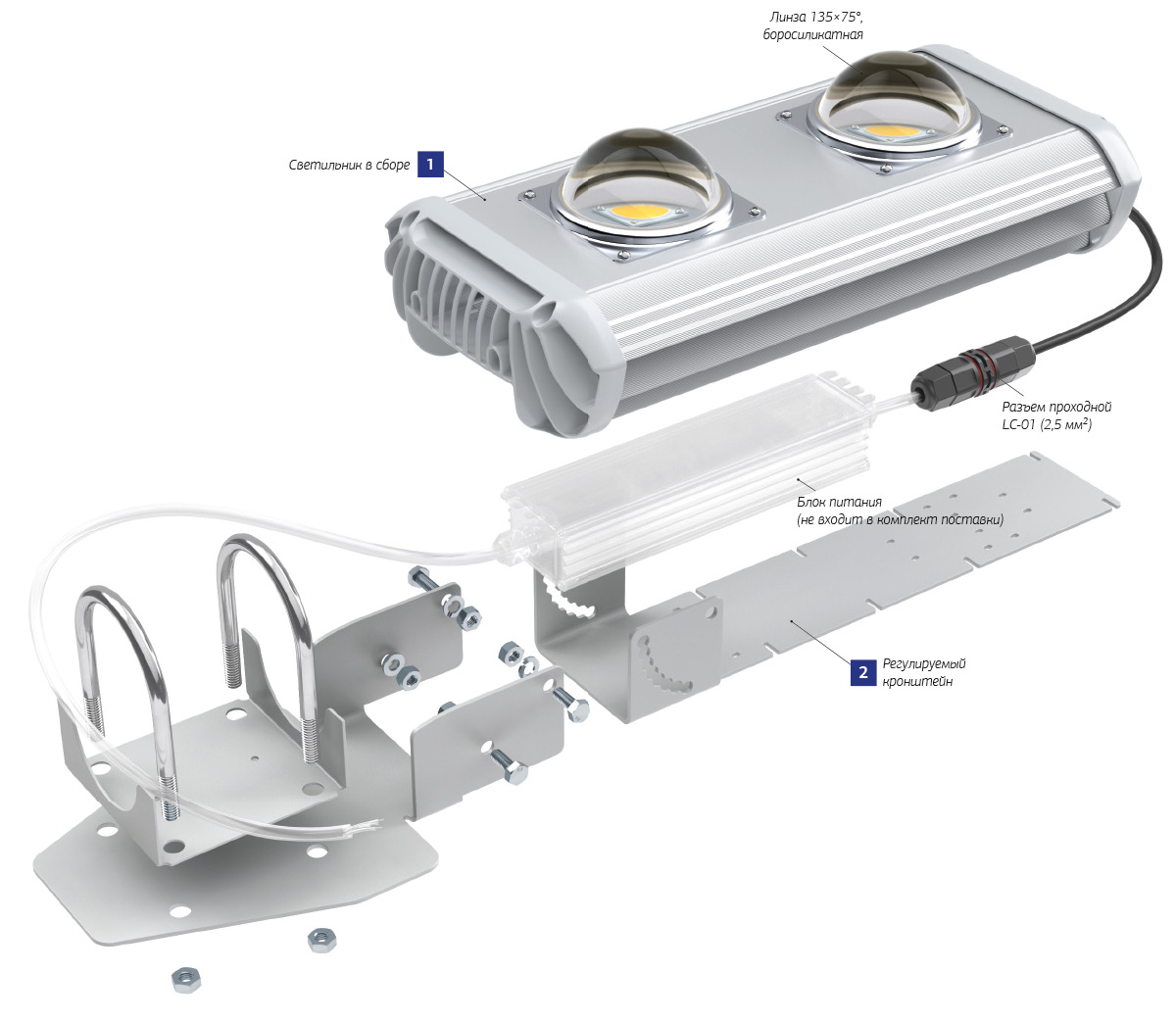

Крепление светильника

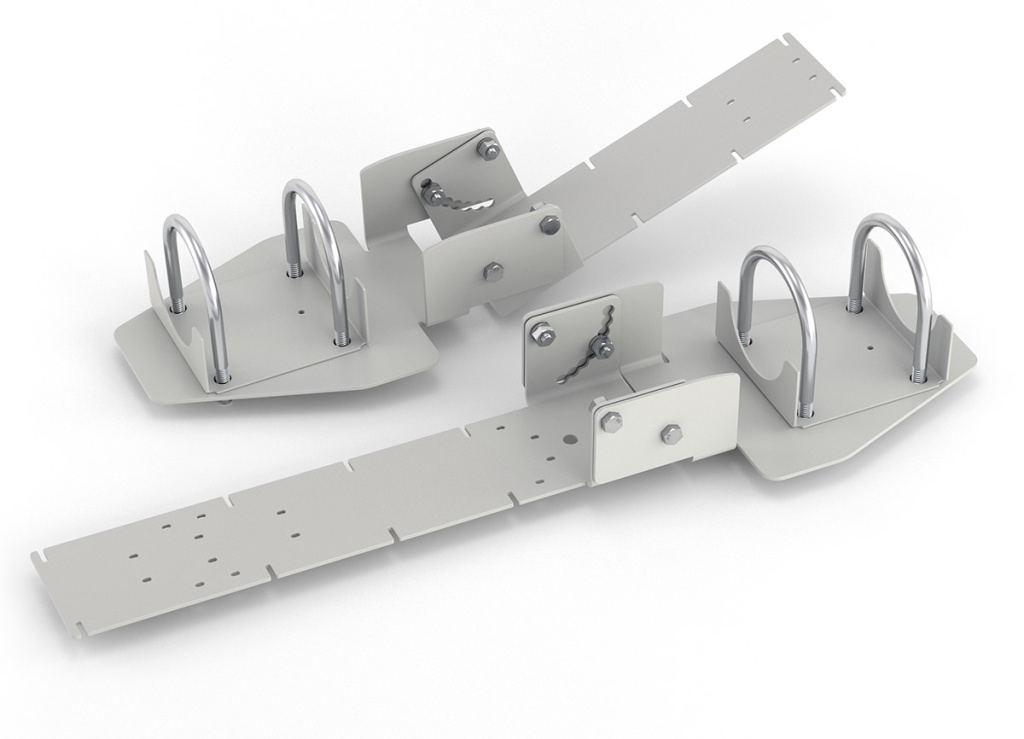

Регулируемый кронштейн (⌀ трубы до 60 мм)

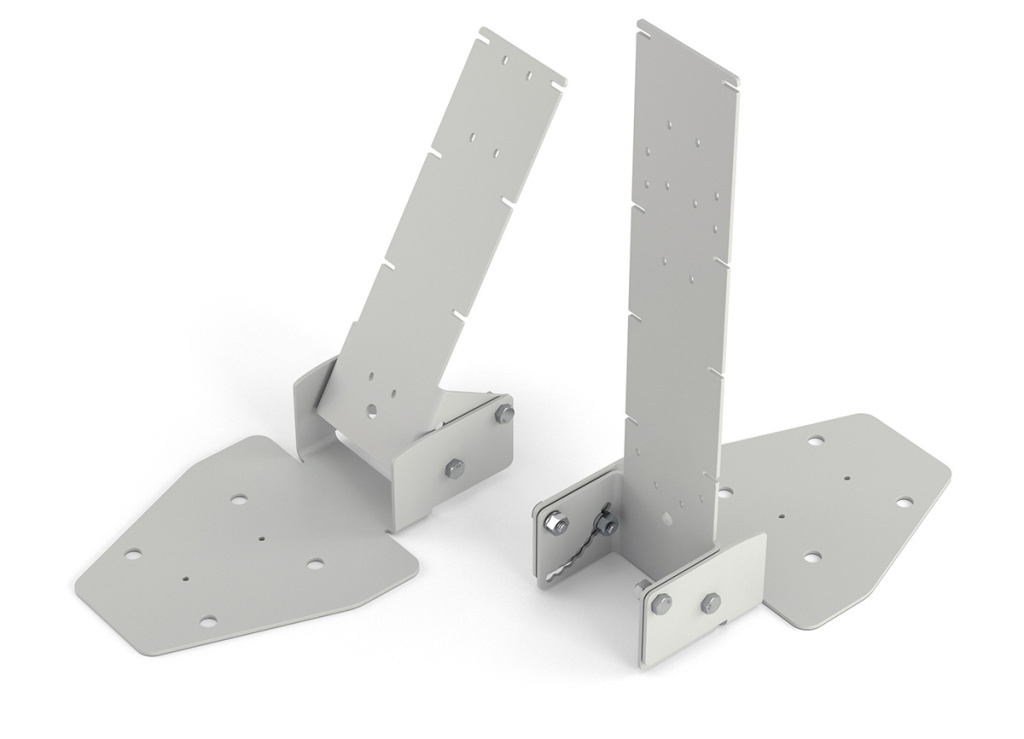

Регулируемый кронштейн (на плоскую поверхность)

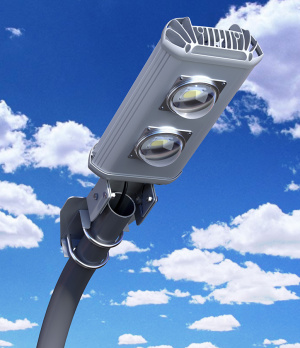

Консольное крепление на трубу

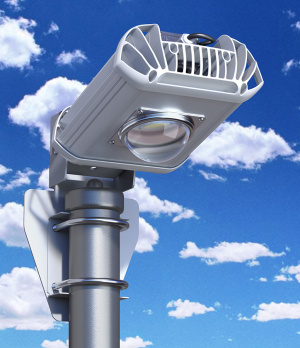

Крепление на парковый столб

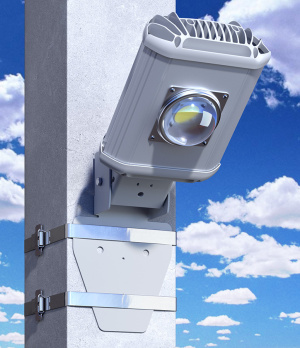

Крепление на столб (СИП-лента)

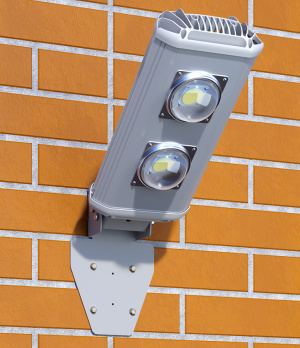

Крепление на стену (на анкерный болт)
Особенности светильника LuxON ECO Matrix Street
Светильники модельного ряда LuxON Eco Matrix Street обладают следующими достоинствами и уникальными характеристиками:
- модульный принцип светильника с возможностью регулирования нужной мощности;
- надежные сверхмощные светодиоды со сроком службы до 50 000 часов;
- корпус из алюминиевого профиля;
- силикатное прозрачное стекло на протяжении всего срока службы пропускает
88-92% света, излучаемого светодиодами, обладает устойчивостью к агрессивной внешней среде; - алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров.
Видео
Драйвера LuxON™ cо встроенными элементами защиты от перенапряжения и термо перегрева

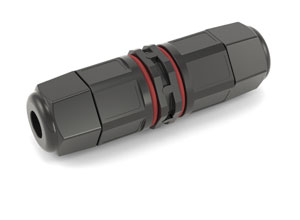

Проходной разъем LuxON™ LC-01
