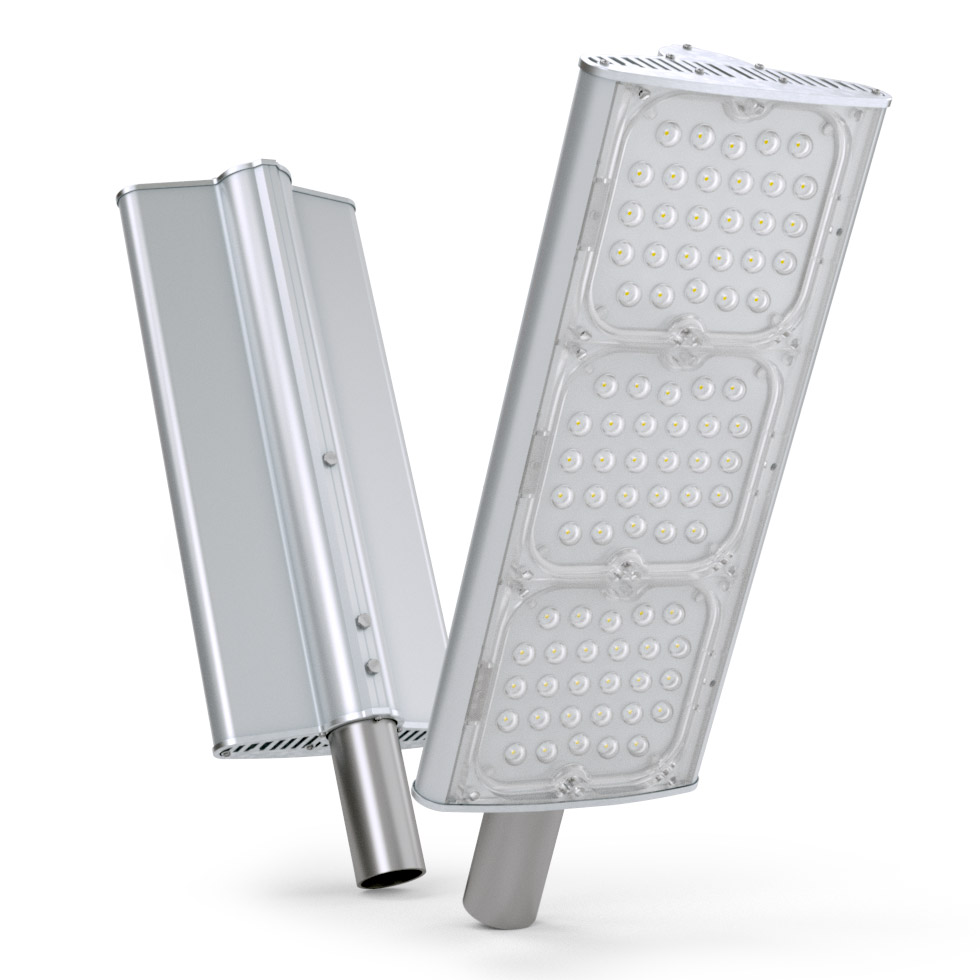

LuxON UniLED S Lux
-
Фотометрические данные на продукцию LuxON (в IES-формате)
(RAR, 4.43 Мб)
-

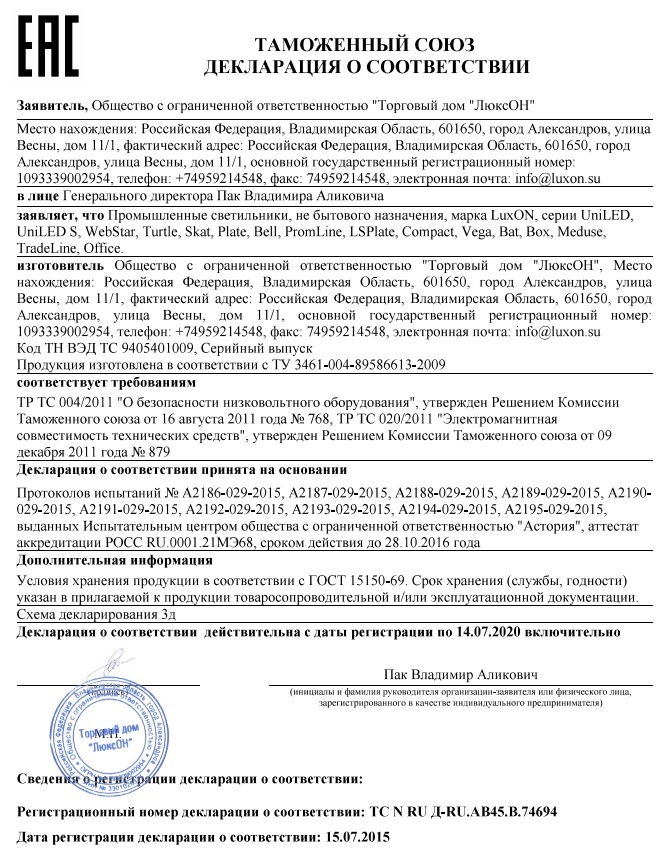

Декларация о соответствии Таможенного союза
(PDF, 1.43 Мб)
-
Каталог светодиодных светильников ЛюксОН 2021
(PDF, 17.73 Мб)
-
Каталог компонентов ЛюксОН 2018
(PDF, 7.20 Мб)
Cветодиодный консольный светильник LuxON UniLED S Lux
Консольный светодиодный светильник LuxON UniLED S LUX — профессиональное решение для консольной установки при уличной эксплуатации: магистрального освещения, дороги разных категорий и дворовых территорий. Это обеспечивается набором мощностей от 80 до 240 Вт и четырьмя типами линз (135×50°, 150×80° — магистрали и дороги разных категорий, специфические применения и дворовые территории — 80°, 120°).
Данный светильник отличается высокой эффективностью — 170 лм/Вт, крайне малым весом — 900 грамм на модуль, надежностью проверенной временем и простотой эксплуатации — быстрое подключение, возможность узлового ремонта.
Кроме того, данный светильник выпускается в стандартном исполнении.
Широкая область применения
за счет восьми видов использования линз.
|
150° — для низкого подвеса и максимальной освещаемой зоны |
|
120° — классическое LED-решение |
|
80° — для промышленных подвесов до 12 м |
 |
150 × 80° — уличная широкая |
Технические характеристики (на один модуль)
- Максимальный световой поток — 6 200 лм
- Максимальная потребляемая мощность — 40 Вт
- Эффективность — до 170 лм/Вт
- Коэффициент мощности — не ниже 0,95
- Рабочее напряжение — 176-264 В
- Температура свечения — белый 5 000 K
- Индекс цветопередачи (Ra) — 75
- Класс защиты — IP67
- Температура эксплуатации — от -40 до +50°С
- Вес — 900 г
Технические характеристики светильника LuxON UniLED S Lux
| Характеристика | UniLED S 80W-LUX | UniLED S 120W-LUX | UniLED S 160W-LUX | UniLED S 240W-LUX
Новинка!
|
|---|---|---|---|---|
| Световой поток (лм)* | 13 200 | 19 800 | 26 400 | 39 600 |
| Напряжение питания (В) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) | 176-264 В(AC) |
| Мощность, не более (Вт) | 80 | 120 | 160 | 240 |
| Коэффициент мощности | 0,95 | 0,95 | 0,95 | 0,95 |
| Производитель (тип) LED | Osram | Osram | Osram | Osram |
| Температура свечения (К) | 2700/4000/5000 | 2700/4000/5000 | 2700/4000/5000 | 2700/4000/5000 |
| Индекс цветопередачи (Ra) | 75 | 75 | 75 | 75 |
| Класс защиты | IP67 | IP67 | IP67 | IP67 |
| Температура эксплуатации (oС) | -40...+50 | -40...+50 | -40...+50 | -40...+50 |
| Габаритные размеры (мм) | 305×205×90 | 465×205×90 | 605×205×90 | 905×205×90 |
| Вес (г) | 2400 | 3400 | 4300 | 5900 |
| Гарантийный срок | 5 лет** | 5 лет** | 5 лет** | 5 лет** |
| Наличие | Склад | Склад | Склад | Склад |
| Цена, руб. | По запросу | По запросу | По запросу | По запросу |
* Допускается разброс светового потока модуля до ±15%.
*** Система управления — опционально добавление модуля диммирования с требуемыми протоколами управления.
Расшифровка названия:
1. xxx - угол свечения (150×80°, 150°, 120°, 80°)
Модификации светильника
-

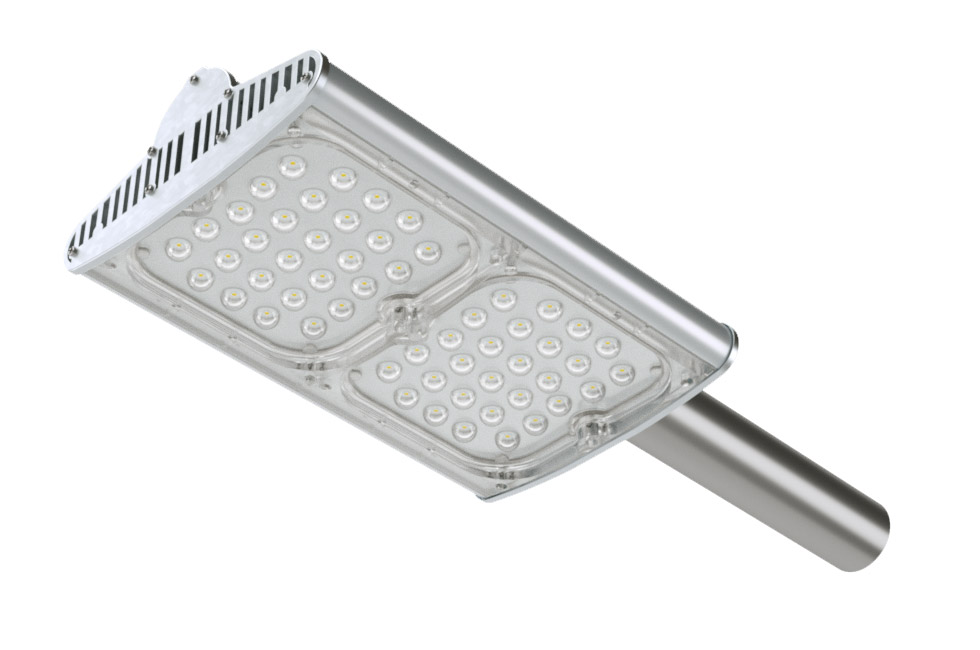

UniLED S 80W-LUX
-

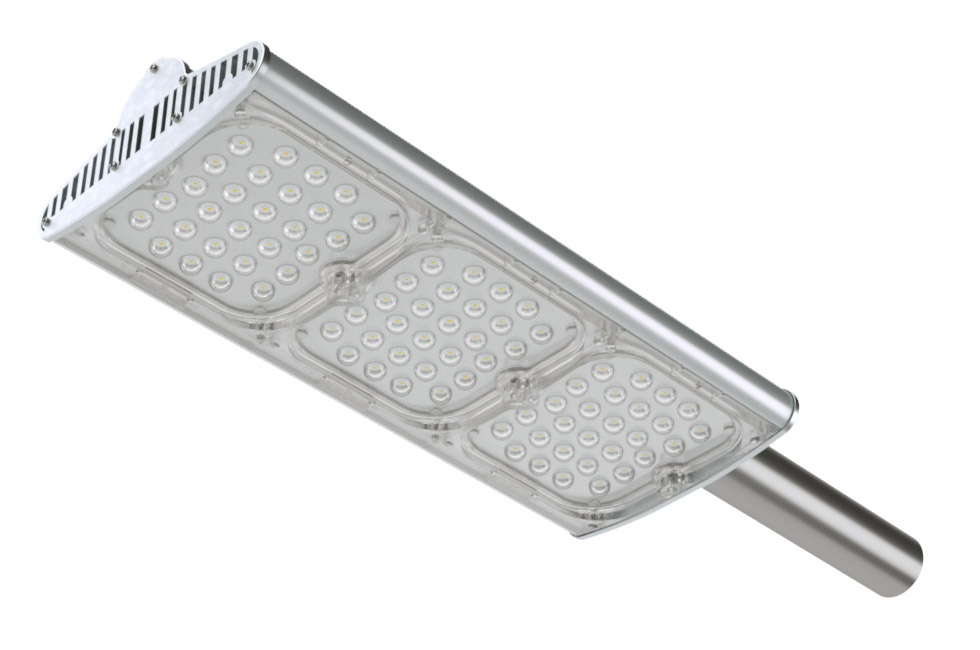

UniLED S 120W-LUX
-

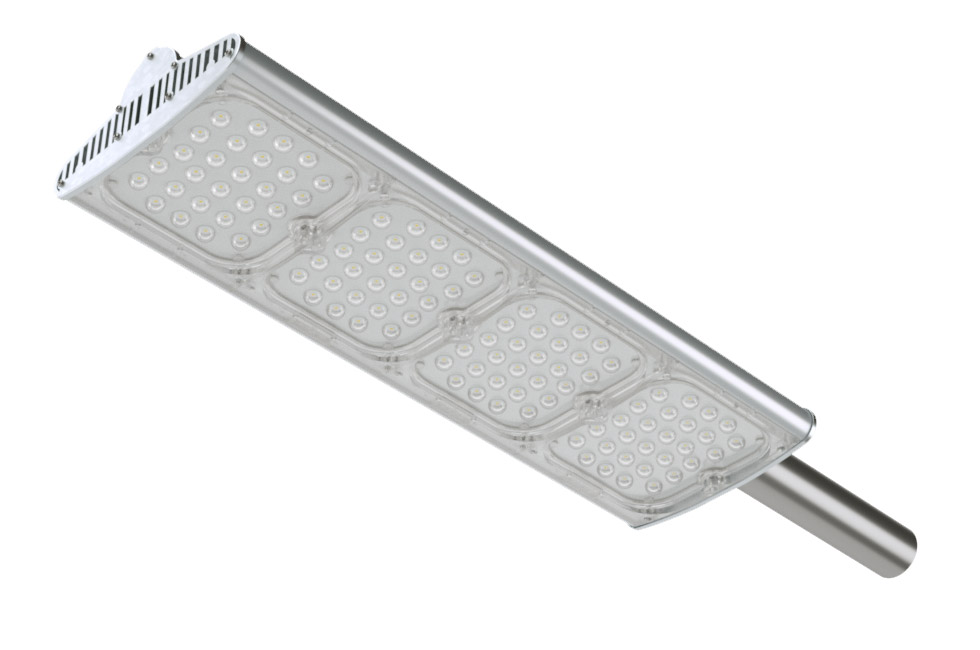

UniLED S 160W-LUX
-

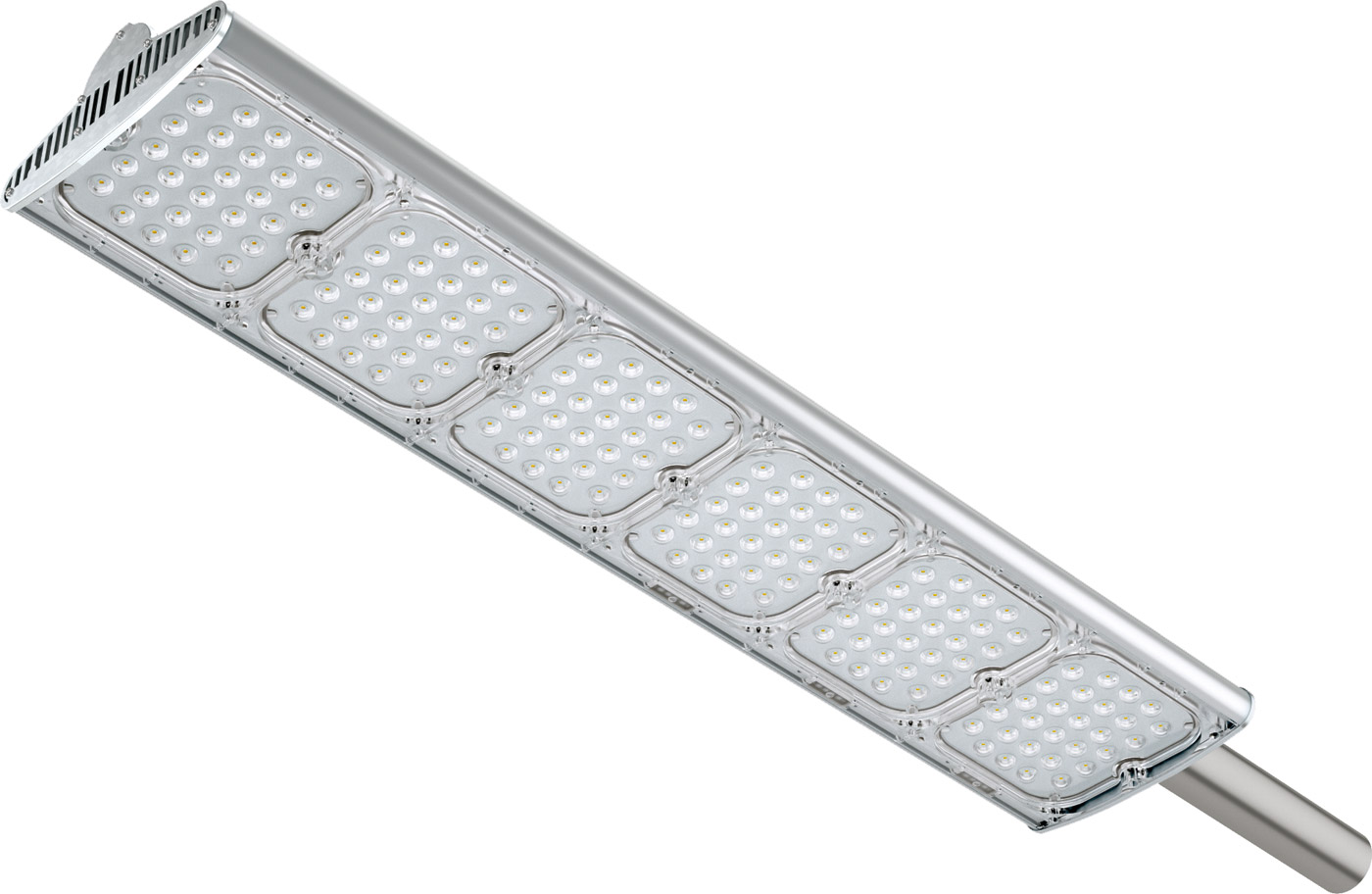

UniLED S 240W-LUX

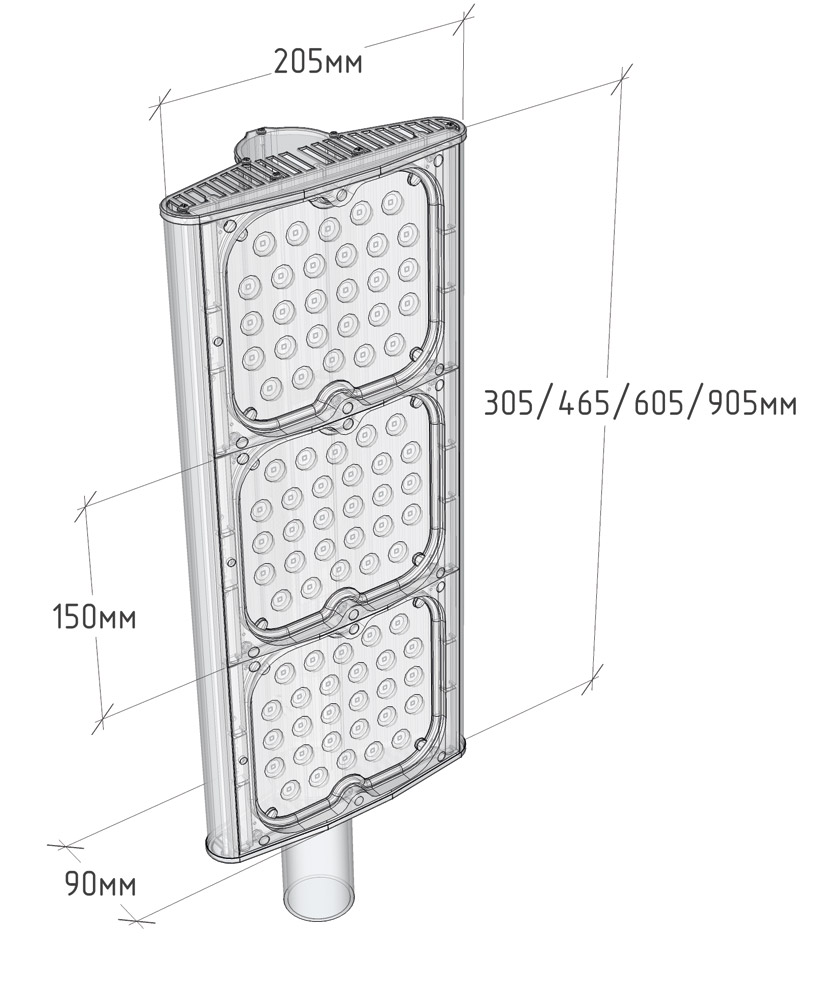

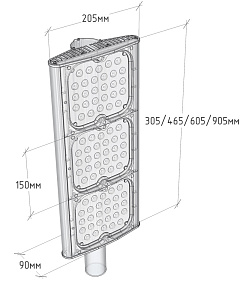

Габаритный чертеж
Особенности светильника LuxON UniLED S Lux
Светильники модельного ряда LuxON UniLED S обладают следующими достоинствами и уникальными характеристиками:
- широкая область применения за счет использования семи типов линз: 80°, 120°, 150° или 150×80°;
- модульный принцип светильника с возможностью регулирования нужной мощности;
- светодиоды немецкой компании Osram со сроком службы до 100 000 часов при снижении яркости до 70%;
- корпус из алюминиевого профиля;
- цельнолитое поликарбонатное стекло на протяжении всего срока службы пропускает
88-92% света, излучаемого светодиодами, обладает высочайшей прочностью и устойчивостью к агрессивной внешней среде; - алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- фирменный источник питания с применением компонентов со сроком службы до 50 000-80 000 часов;
- простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров.
