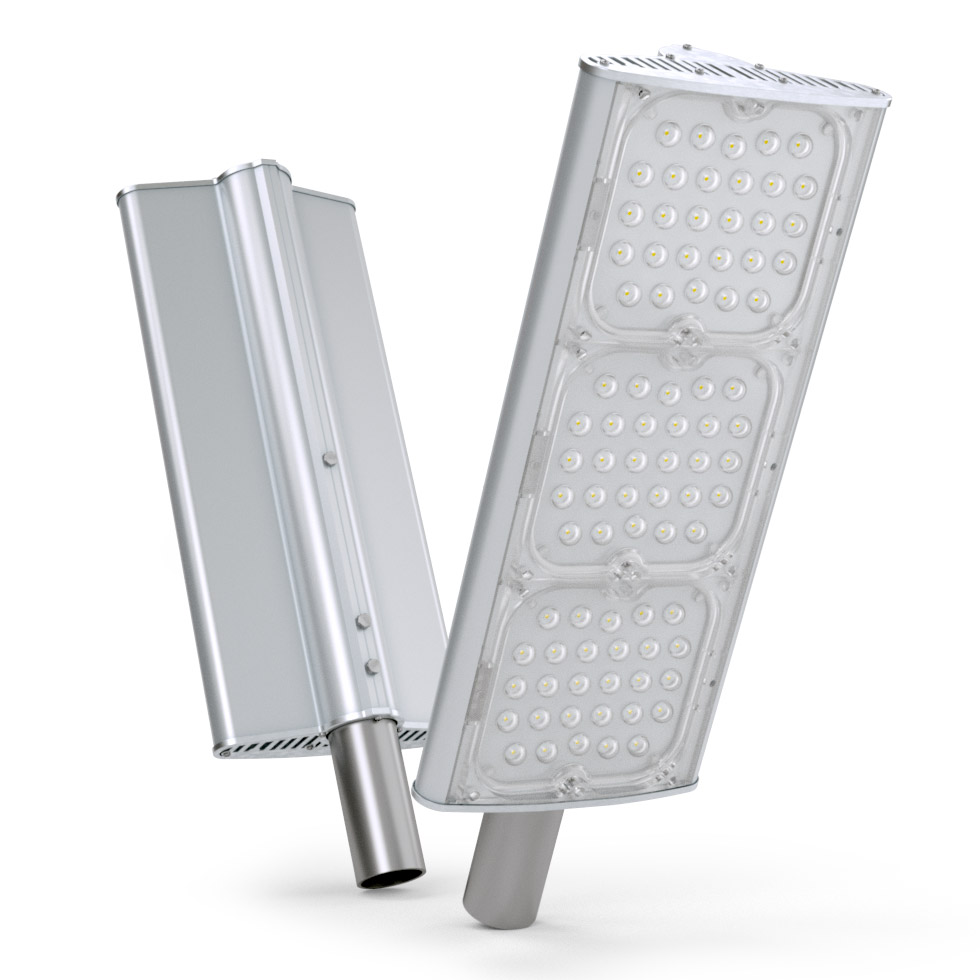

Cветодиодный консольный светильник LuxON UniLED S

Консольный светодиодный светильник LuxON UniLED S — профессиональное решение для консольной установки при уличной эксплуатации: магистрального освещения, дороги разных категорий и дворовых территорий. Это обеспечивается набором мощностей от 80 до 160 Вт и четырьмя типами линз (135×50°, 150×80° — магистрали и дороги разных категорий, специфические применения и дворовые территории — 80°, 120°).

Данный светильник отличается высокой эффективностью — 120 лм/Вт, крайне малым весом — 900 грамм на модуль, надежностью проверенной временем и простотой эксплуатации — быстрое подключение, возможность узлового ремонта.

Кроме того, данный светильник выпускается в исполнении LUX с улучшенными характеристиками.



  • Светодиоды OSRAM
  • Mean Well
  • Алюминиевый корпус
  • Антивандальное исполнение
  • Окупаемость 12 мес.
  • Материал стекла — поликарбонат
  • Обслуживание
  • Патент

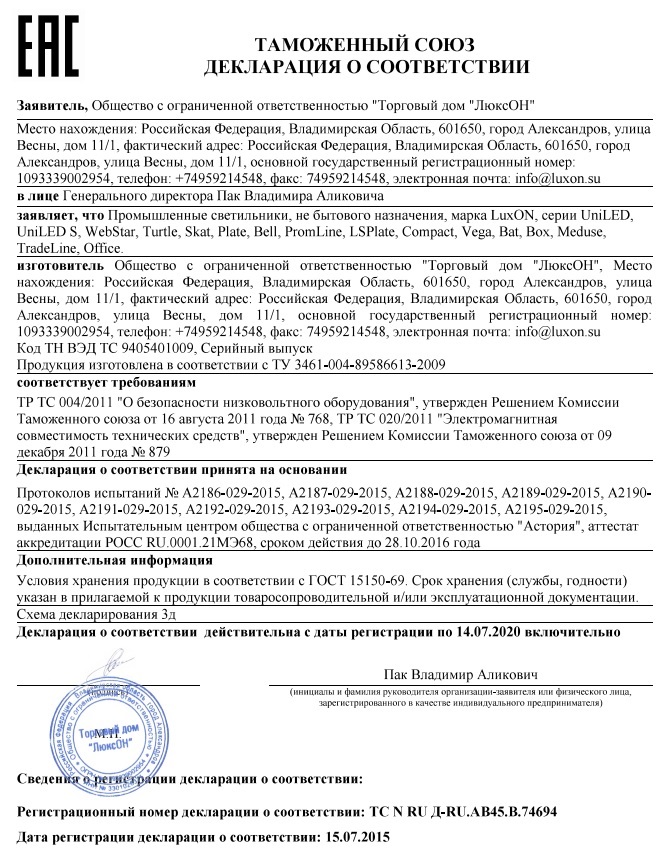

  • Сертификация РФ

Широкая область применения

За счет четырех видов использования линз.

КСС 150 град 150° — для низкого подвеса и максимальной освещаемой зоны КСС 120 град 120° — классическое LED-решение
КСС 80 град 80° — для промышленных подвесов
до 12 м
150 × 80° —  уличная широкая

Технические характеристики (на один модуль)

  • Максимальный световой поток — 4 800 лм
  • Максимальная потребляемая мощность — 40 Вт
  • Эффективность — до 120 лм/Вт
  • Коэффициент мощности — не ниже 0,95
  • Рабочее напряжение — 176-264 В
  • Температура свечения — белый 5 000K
  • Индекс цветопередачи (Ra) — 75
  • Класс защиты — IP67
  • Температура эксплуатации — от -40 до +50°С
  • Вес — 900 г

Технические характеристики светильника LuxON UniLED S

Характеристика UniLED S 80W UniLED S 120W UniLED S 160W
Световой поток (лм)* 9600 14 400 19 200
Напряжение питания (В) 176-264 В(AC) 176-264 В(AC) 176-264 В(AC)
Мощность, не более (Вт) 80 120 160
Коэффициент мощности 0,95 0,95 0,95
Производитель (тип) LED Osram Osram Osram
Температура свечения (К) 2700 / 4000 / 5000 2700 / 4000 / 5000 2700 / 4000 / 5000
Индекс цветопередачи (Ra) 75 75 75
Класс защиты IP65 IP65 IP65
Температура эксплуатации (oС) -40...+50 -40...+50 -40...+50
Вес (г) 2400 3400 4300
Гарантийный срок 5 лет** 5 лет** 5 лет**
Наличие Склад Склад Склад
Цена, руб. 6 500 руб. 9 900 руб. 13 100 руб.
* Допускается разброс светового потока модуля до ±15%.
** 2 года за счет производителя, 3 года льготного обслуживания.
*** Система управления — опционально добавление модуля диммирования с требуемыми протоколами управления.

Расшифровка названия:

1. xxx - угол свечения (150×80°, 150°, 120°, 80°)

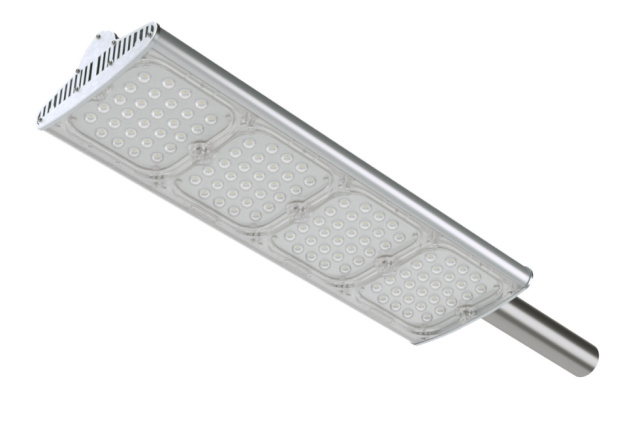

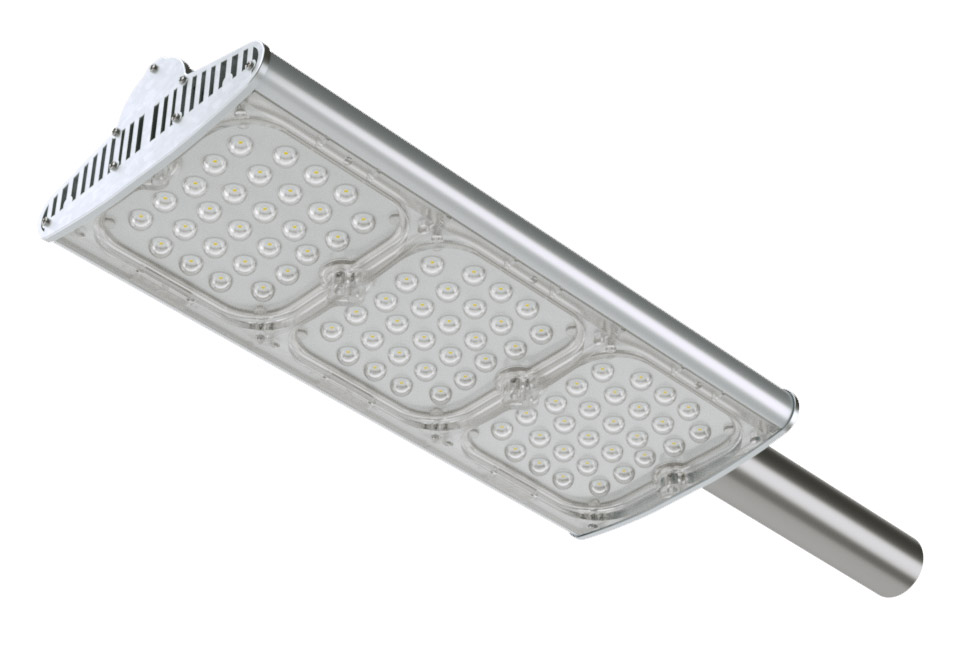

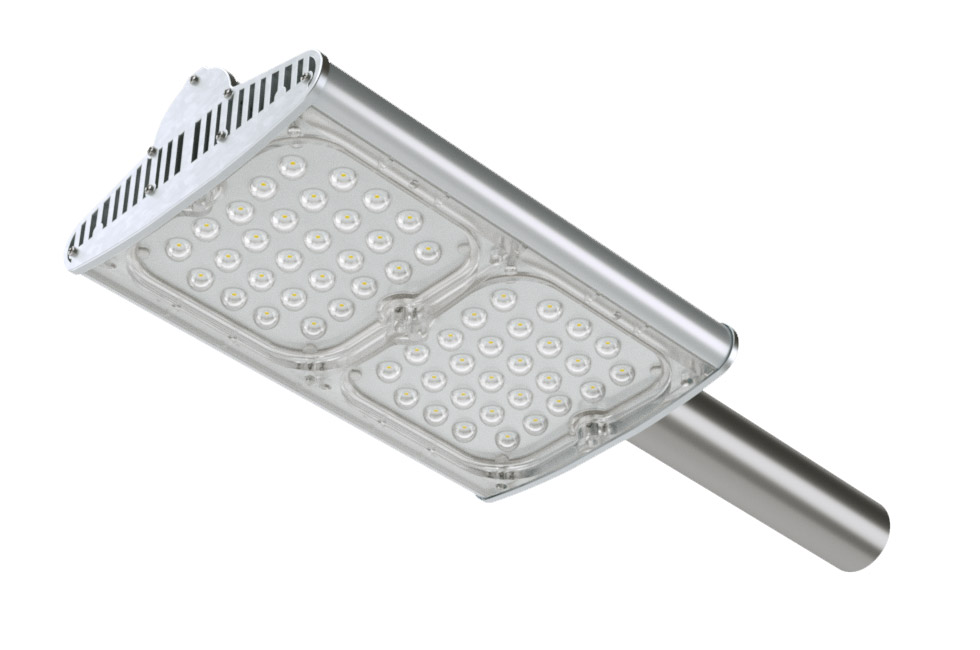

Модификации светильника

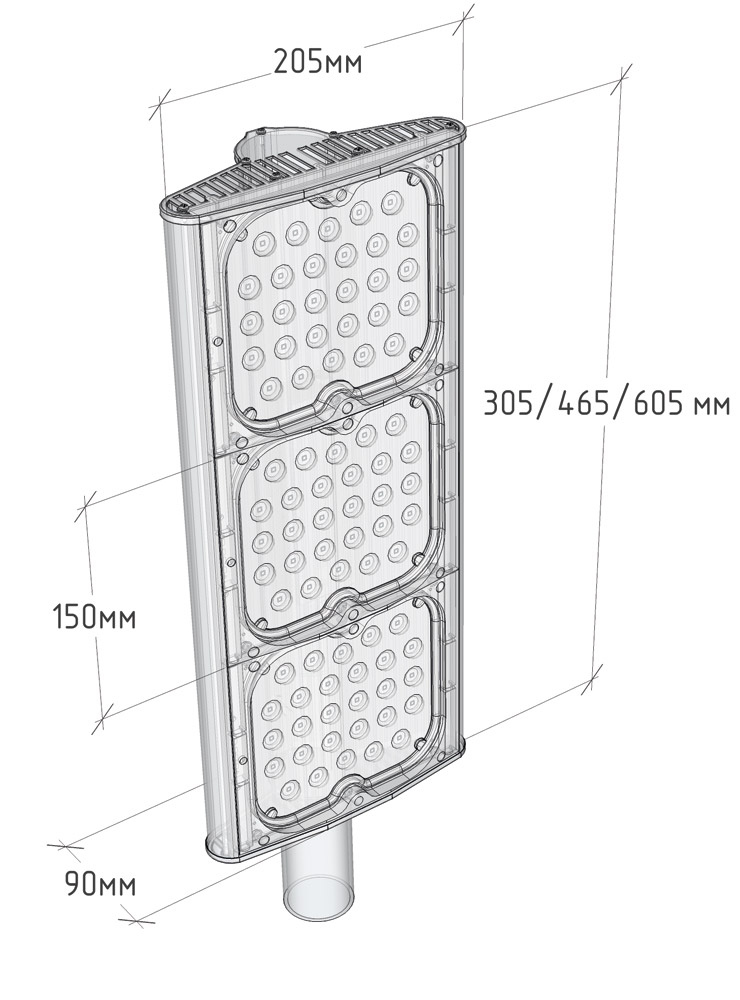

Габаритный чертеж
Габаритный чертеж

Особенности светильника LuxON UniLED S

Светильники модельного ряда LuxON UniLED S обладают следующими достоинствами и уникальными характеристиками:

  • широкая область применения за счет использования четырех типов линз: 80°, 120°, 150° или 150×80°;
  • модульный принцип светильника с возможностью регулирования нужной мощности;
  • светодиоды немецкой компании Osram со сроком службы до 100 000 часов при снижении яркости до 70%;
  • корпус из алюминиевого профиля;
  • цельнолитое поликарбонатное стекло на протяжении всего срока службы пропускает 88-92% света, излучаемого светодиодами, обладает высочайшей прочностью и устойчивостью к агрессивной внешней среде;
  • алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
  • фирменный источник питания с применением компонентов со сроком службы до 50 000-80 000 часов;
  • простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров.

Видео

Драйвера LuxON™ cо встроенными элементами защиты от перенапряжения и термо перегрева

В данном видео продемонстрирован процесс сборки светильника LuxON™ Bat 50W-ECO из компонентов по технологии UniLED. За 10 минут, отвлекаясь на разъяснения, за офисным столом собран уличный консольный светильник. Стоит отметить, что за кадром остались операции: резка профиля, сверление 3-х отверстий, нарезка резьбы в 3-х отверстиях. Время на данные операции уйдет не больше, чем ушло на объяснение процесса. Итого: за 10 минут собран уличный светильник. Вы можете организовать свой бизнес, опираясь на наши технологии.

Проходной разъем LuxON™ LC-01
Внешний Блок защиты от 380В LuxON™ LC-02 (03)
Переходник консольный D60-48 с регулировкой угла наклона LuxON™
